TON FOU Non Through-Hole Hydraulic Cylinder

MHNon Through-Hole Rotary Hydraulic Cylinder

MSNon Through-Hole Rotary Hydraulic Cylinder
(Built-In Check Valve)

MS-CNon Through-Hole Rotary Hydraulic Cylinder

เบอร์โทรศัพท์
081-389-4990
Line ID
mechatronics09
ขอใบเสนอราคา

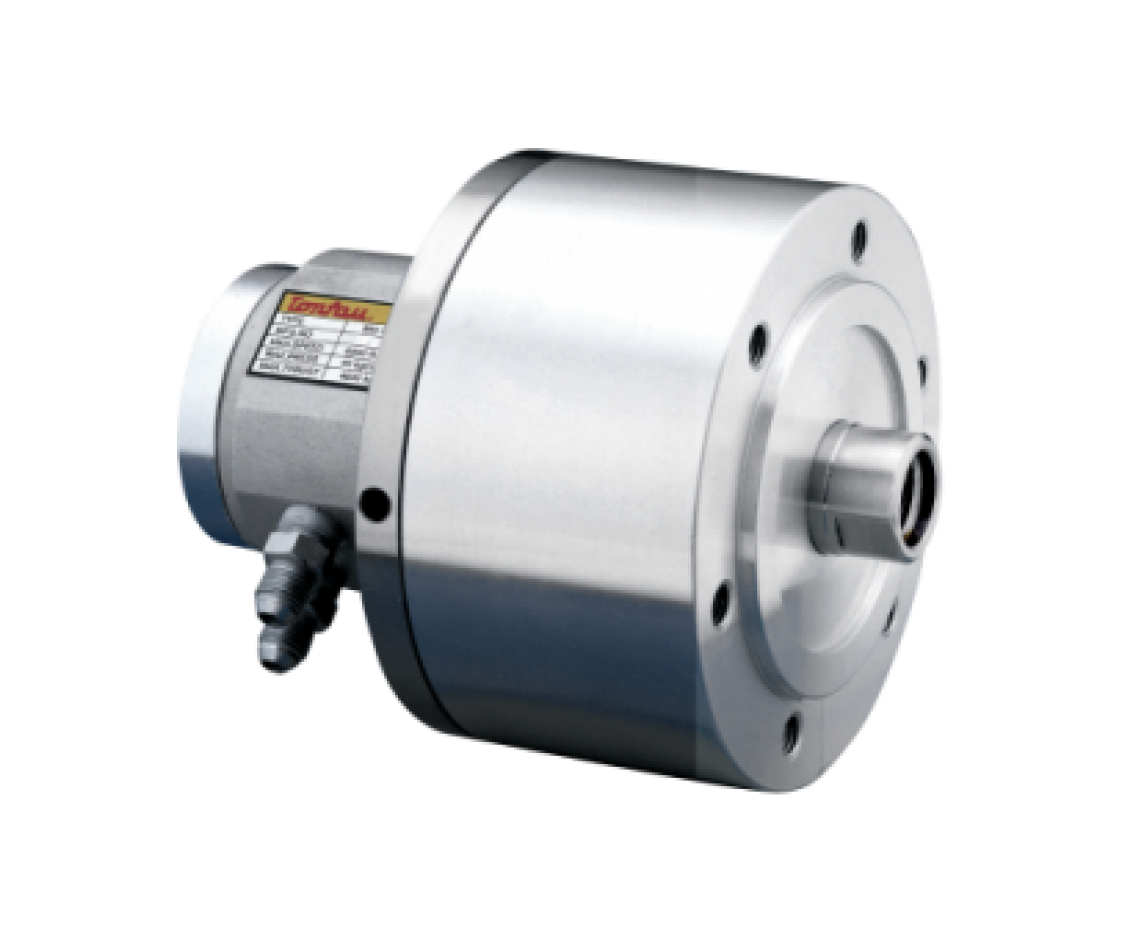

MH Series
Non Through-Hole Rotary Hydraulic Cylinder

MH

Specification

Made of high-grade aluminum alloy, it is compact and lightweight, reducing the burden on the machine spindle.
Due to its compact and lightweight design, it is highly precise and suitable for high-speed applications.
Spec. \ Model MH-75 MH-105 MH-125 MH-150 MH-200
Piston Stroke
(mm)		 15 20 25 30 35
Effective Piston Area
Push Side (cm²)		 44 86 122 176 314
Effective Piston Area
Pull Side (cm²)		 39 81 115 160 290
Max. Draw Bar Pull Force
KN (kgf)		 15.5 (1560) 32 (3240) 46 (4600) 63 (6424) 113 (11523)
Max. Operating Pressure
MPa (kgf / cm²)		 4.0 (40.8) 4.0 (40.8) 4.0 (40.8) 4.0 (40.8) 4.0 (40.8)
Total Leakage
(l / min)		 0.8 0.8 0.8 0.8 0.8
Max. Speed
(r.p.m.)		 6000 6000 6000 5500 5500
Weight
(KG)		 3.6 6.3 9 12.5 21
Moment of Inertia
N.m (kgf.m²)		 0.108 (0.011) 0.39 (0.04) 0.88 (0.09) 1.86 (0.19) 3.82 (0.39)

Dimensions

Dim \ Model MH-75 MH-105 MH-125 MH-150 MH-200
A 75 105 125 150 200
B 15 20 25 30 35
C 115 135 160 190 245
D 90 100 130 130 145
E 65 80 110 110 120
F 30 30 35 45 55
G 21 21 25 31 37
H M20x2.5 M20x2.5 M24x3.0 M30x3.5 M36x4.0
J 35 35 44 45 60
K 147 170 178 187 203
L 66 89 97 106 122
M 102 125 133 142 158
N Max. 46 45 51 56 69
N Min. 31 25 26 26 34
P 6-M8x1.25 6-M10x1.5 6-M12x1.75 12-M12x1.75 12-M16x30
Q 108 131 139 148 164

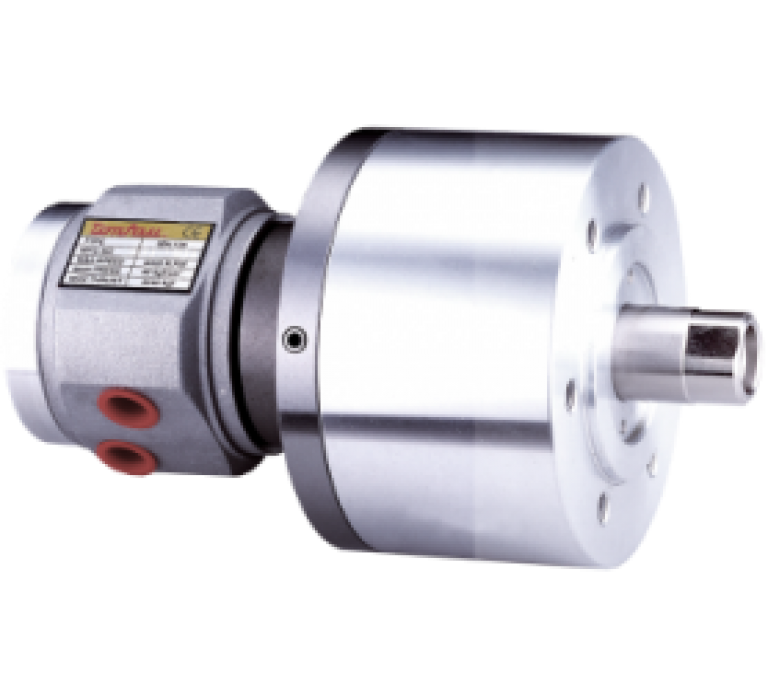

MS Series
Non Through-Hole Rotary Hydraulic Cylinder
(Built-In Check Valve)

MS

Specification

With a check valve, it maintains pressure in case of pressure source failure, hydraulic piping damage, power outage, or abnormal pressure drop, preventing the risk of workpieces flying out.
Spec. \ Model MS-105 MS-125 MS-150 MS-200
Piston Stroke
(mm)		 20 25 30 35
Effective Piston Area
Push Side (cm²)		 86 122 176 314
Effective Piston Area
Pull Side (cm²)		 79 113 160 290
Max. Draw Bar Pull Force
KN (kgf)		 29 (2957) 42 (4283) 60 (6118) 108 (11013)
Max. Operating Pressure
MPa (kgf / cm²)		 4.0 (40.8) 4.0 (40.8) 4.0 (40.8) 4.0 (40.8)
Total Leakage
(l / min)		 0.8 0.8 0.8 0.8
Max. Speed
(r.p.m.)		 6000 6000 5500 5500
Weight
(KG)		 7.1 10 13.5 22
Moment of Inertia
(kgf.m²)		 0.0125 0.0225 0.0475 0.0975

Dimensions

Dim \ Model MS-105 MS-125 MS-150 MS-200
A 105 125 150 200
B 20 25 30 35
C 135 160 190 245
D 100 130 130 145
E 80 110 110 120
F 30 35 45 55
G 21 25 31 37
H M20x2.5 M24x3.0 M30x3.5 M36x4.0
J 35 44 45 60
K 197 205 214 228
L 108 108 108 106
M 89 97 106 122
N 152 160 169 183
P Max. 45 51 56 69
P Min. 25 26 26 34
Q 6-M10x20 6-M12x24 12-M12x24 12-M16x30
R 158 166 175 189

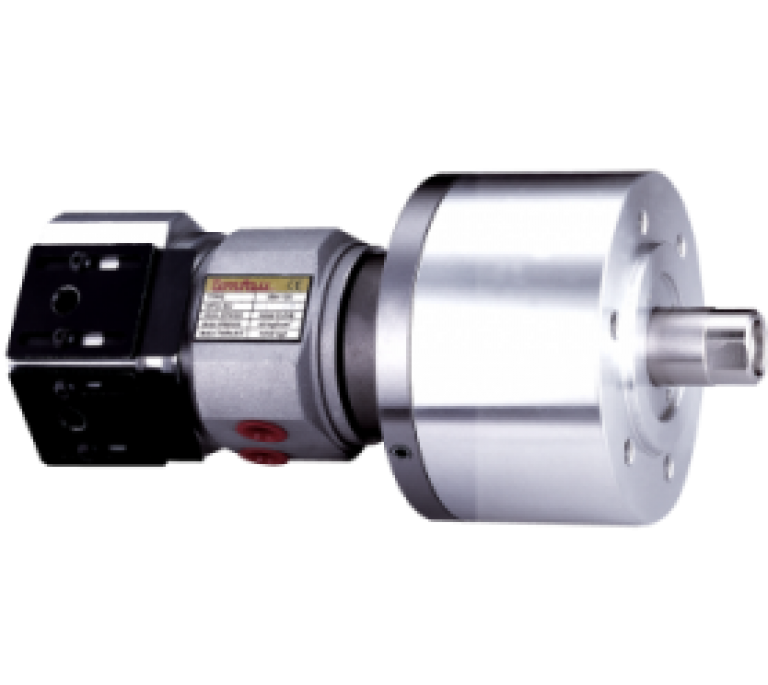

MS-C Series
Non Through-Hole Rotary Hydraulic Cylinder
(Built-In Check Valve and Detectinging Structure)

MS-C

Specification

Draw bar pull force: Pressure 4.0MPa(40.8 kg/cm²)
Total leakage: Pressure 3.0MPa(30.6 kg/cm²) and oil temperture 50°C
Proximity switch: Model BES516-329-E4-Y (BALLUFF ) DC12/24V 200mA NPN
Spec. \ Model MS-105C MS-125C MS-150C MS-200C
Piston Stroke
(mm)		 20 25 30 35
Effective Piston Area
Push Side (cm²)		 84 120 174 312
Effective Piston Area
Pull Side (cm²)		 79 113 160 290
Max. Draw Bar Pull Force
KN (kgf)		 29 (2957) 42 (4283) 60 (6118) 108 (11013)
Max. Operating Pressure
MPa (kgf / cm²)		 4.0 (40.8) 4.0 (40.8) 4.0 (40.8) 4.0 (40.8)
Total Leakage
(l / min)		 0.8 0.8 0.8 0.8
Max. Speed
(r.p.m.)		 6000 6000 5500 5500
Weight
(KG)		 7.6 10.5 14 22.5
Moment of Inertia
N.m (kgf.m²)		 0.0125 0.022 0.047 0.097

Dimensions

Dim \ Model MS-105 MS-125 MS-150 MS-200
A 105 125 150 200
B 20 25 30 35
C 135 160 190 245
D 100 130 130 145
E 80 110 110 120
F 30 35 45 55
G 21 25 31 37
H M20x2.5 M24x3.0 M30x3.5 M36x4.0
J 35 44 45 60
K 252 260 269 288
L 163 163 163 166
M 89 97 106 122
N 152 160 169 185
P Max. 45 51 56 69
P Min. 25 26 26 34
Q 6-M10x20 6-M12x24 12-M12x24 12-M16x30
R 158 166 175 189
S 23 23 23 28
T 41 41 41 46
