KELCH Tool Presetters Made in Germany

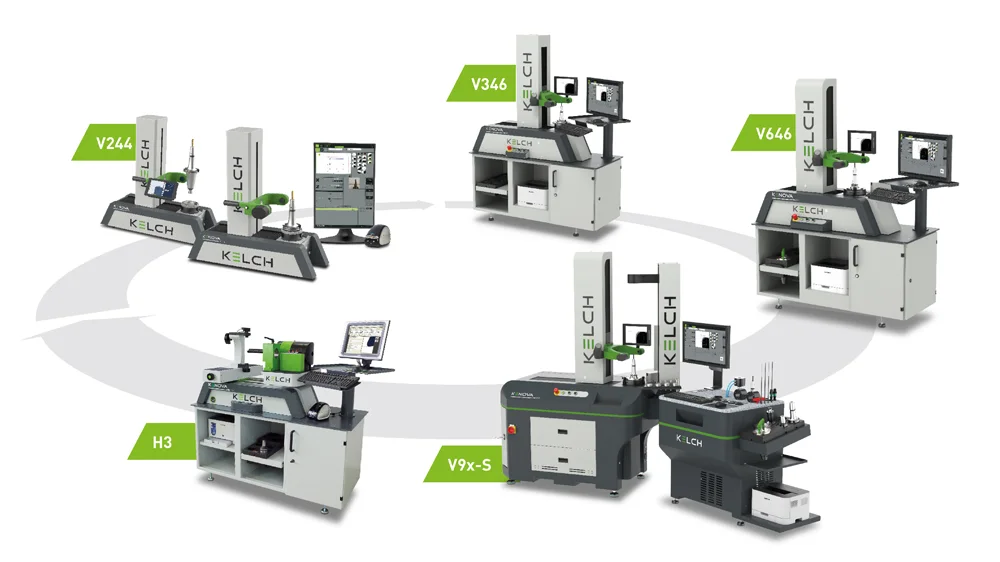

Kelch Werkzeugeinstellgeraete Zirkel Small 04 2024

Kelch Werkzeugeinstellgeraete Zirkel Small 04 2024

KELCH Tool Presetters Made in Germany

Tool Presetters

It’s all a question of setting!

High-performance, precise tool setting is essential when the highest degree of manufacturing precision and maximum efficiency of production resources are required. We are convinced that you will find the most appropriate solution within our extensive range of KENOVA set line tool presetters. Tailored to every use and every budget. KELCH can offer you the widest range of vertical tool presetters. The portfolio ranges from the simplest entry-level models through to machines with multiple CNC axes.

Are you looking for special applications?
KELCH has them all.

After all, it is precisely special solutions for out of the ordinary measuring tasks that differentiate a supplier of expertise. For example, our patented module monitoring system MoDetec automatically monitors whether the fitted insert module is the correct one for the adapter chosen in the control. It is now impossible to use an incorrect insert module! And as reference values are immediately available, there is instant assignment to adapters, machines and tools.

เบอร์โทรศัพท์
081-389-4990

Line ID
mechatronics09

ขอใบเสนอราคา

INDUSTRIAL line

KENOVA set line V3xx

KENOVA set line V3xx

KENOVA set line H3

KENOVA set line V3

KENOVA set line V3

The new INDUSTRIAL line: compact, reliable, precise and flexible.

Connected production systems in machining companies only enhance quality when maximum precision is guaranteed. The new KELCH KENOVA set line V3 tool presetter with kOne software and

Compact grey cast iron design for use in confined spaces.
WxDxH (mm): 1300 x 540 x 1300 (excluding TUL rack IV)
Convenient axis positioning by pneumatically released rough adjustment. Also features hand wheels for fine adjustment.
Ultra-precise tool spindle with direct SK 50 interface and integrated calibration balls. Optionally with pneumatic tool clamping.
CMOS camera with precise optics and lighting for ± 2 μm repeatability.
KENOVA set line V3xx is available in three versions:
1. Manual
2. Manual with CNC spindle (Autofocus)
3. Fully CNC

	Measuring range	Measuring range length	Measuring system
V366	-100 mm to 400 mm	600 mm	Camera
V366	-100 mm to 600 mm	600 mm	Camera

KENVA set line V3

KENOVA set line V3

The new INDUSTRIAL line: compact, reliable, precise and flexible.

Connected production systems in machining companies only enhance quality when maximum precision is guaranteed. The new KELCH KENOVA set line V3 tool presetter with kOne software and

Compact grey cast iron design for use in confined spaces.
WxDxH (mm): 1300 x 540 x 1300 (excluding TUL rack IV)
Convenient axis positioning by pneumatically released rough adjustment. Also features hand wheels for fine adjustment.
Ultra-precise tool spindle with direct SK 50 interface and integrated calibration balls. Optionally with pneumatic tool clamping.
CMOS camera with precise optics and lighting for ± 2 μm repeatability.
KENOVA set line V3xx is available in three versions:
1. Manual
2. Manual with CNC spindle (Autofocus)
3. Fully CNC

	Measuring range	Measuring range length	Measuring system
V366	-100 mm to 400 mm	600 mm	Camera
V366	-100 mm to 600 mm	600 mm	Camera

KENOVA set line H3

KENOVA set line H3

The compact entry-level tool presetter for
horizontal tool measurement.

KELCH_KENOVA_set_line_H3

Thanks to its compact design, the horizontal tool presetter is ideal for small and medium-sized businesses. Do you have a clear need for tool measurement and require a stable and precise measuring system?

KELCH offers this option with the innovative development of the KENOVA set line H3. A further benefit includes possible connection to tool management systems. The unit is therefore suitable for

Fine adjustment in both axes
For μm-precise fine adjustment in the X and Z direction
Table layout
Versatile table layouts with tool holders and spindles.
Possible set up
with three tool holders and one CNC spindle
Ergonomic handle
Quick adjustment of the axes ensures ergonomic working
Software EASY
(Optional CoVis)
Optional
optics carrier with turning centre camera
