ยันศูนย์ตาย (Dead Center)

ยันศูนย์ตาย (Dead Center) คือ อุปกรณ์ประคองชิ้นงานเครื่องกลึงที่ส่วนหัวไม่หมุนตามชิ้นงาน มักใช้ที่ยันศูนย์ท้าย (Tailstock) มีจุดเด่นด้านความแข็งแรงสูง ให้ความแม่นยำสูงสุด (Runout ต่ำ) และเหมาะกับงานกลึงความเร็วสูง หรือชิ้นงานขนาดเล็ก

Dead centers

Dead centers

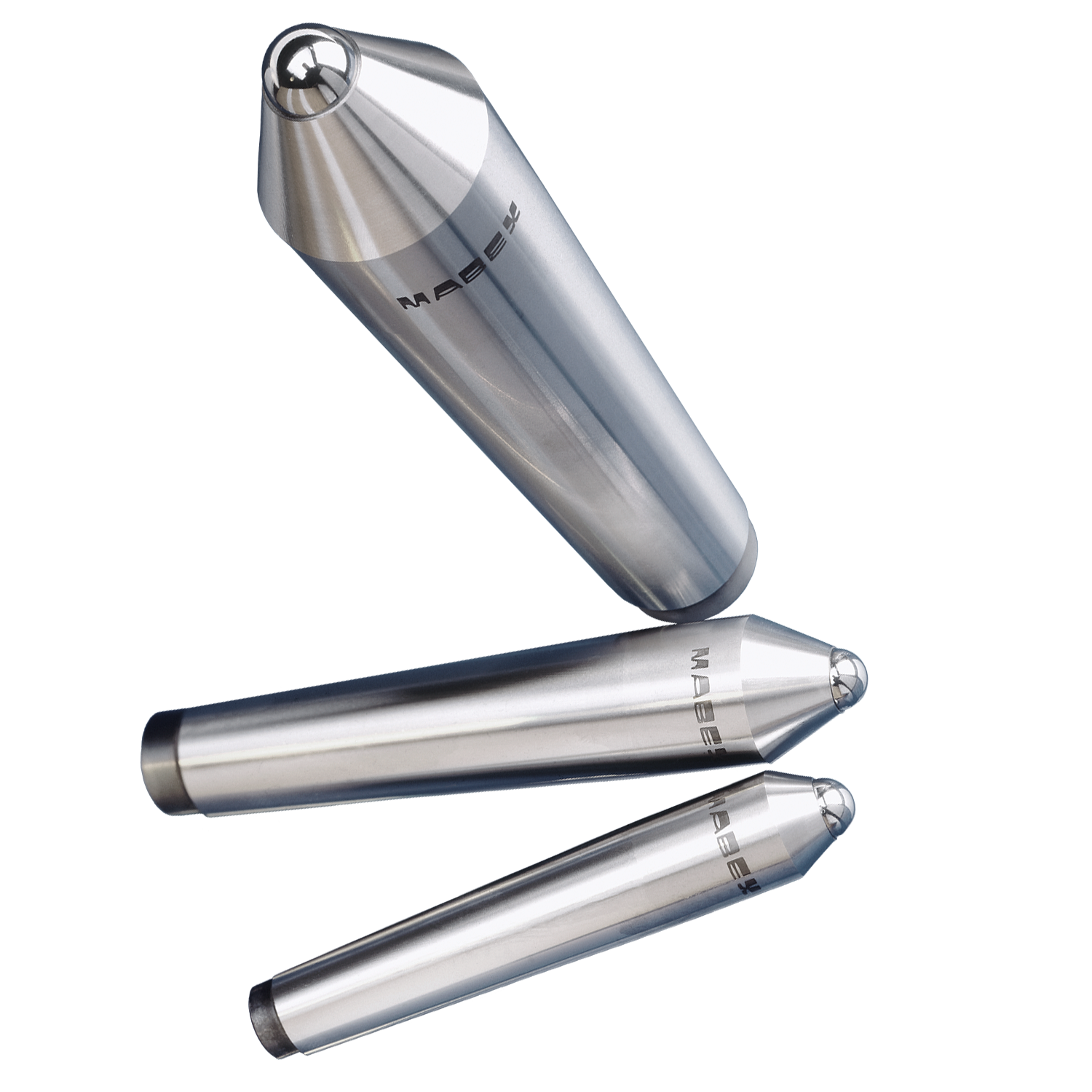

Ball center MABEX

Dead centers hardened tool steel

Dead centers with diamond coating

Collet centers

Inserts holder

Reduction sleeves

Extraction nuts for reduction sleeves

Positioning driver

Customised products

เบอร์โทรศัพท์
081-389-4990
Line ID
mechatronics09
ขอใบเสนอราคา

Dead centers ยันศูนย์ตาย (Dead Center)

Dead centers

Full male center A

Full male center A with thread

Full male center B

Full male center B with thread

Full male center long with thread

Half male center

Half male center with thread

Blunt male center

Blunt male center with thread

Blunt half male center

Female center

Female half center

Driver center with thread

Extraction nut for centers

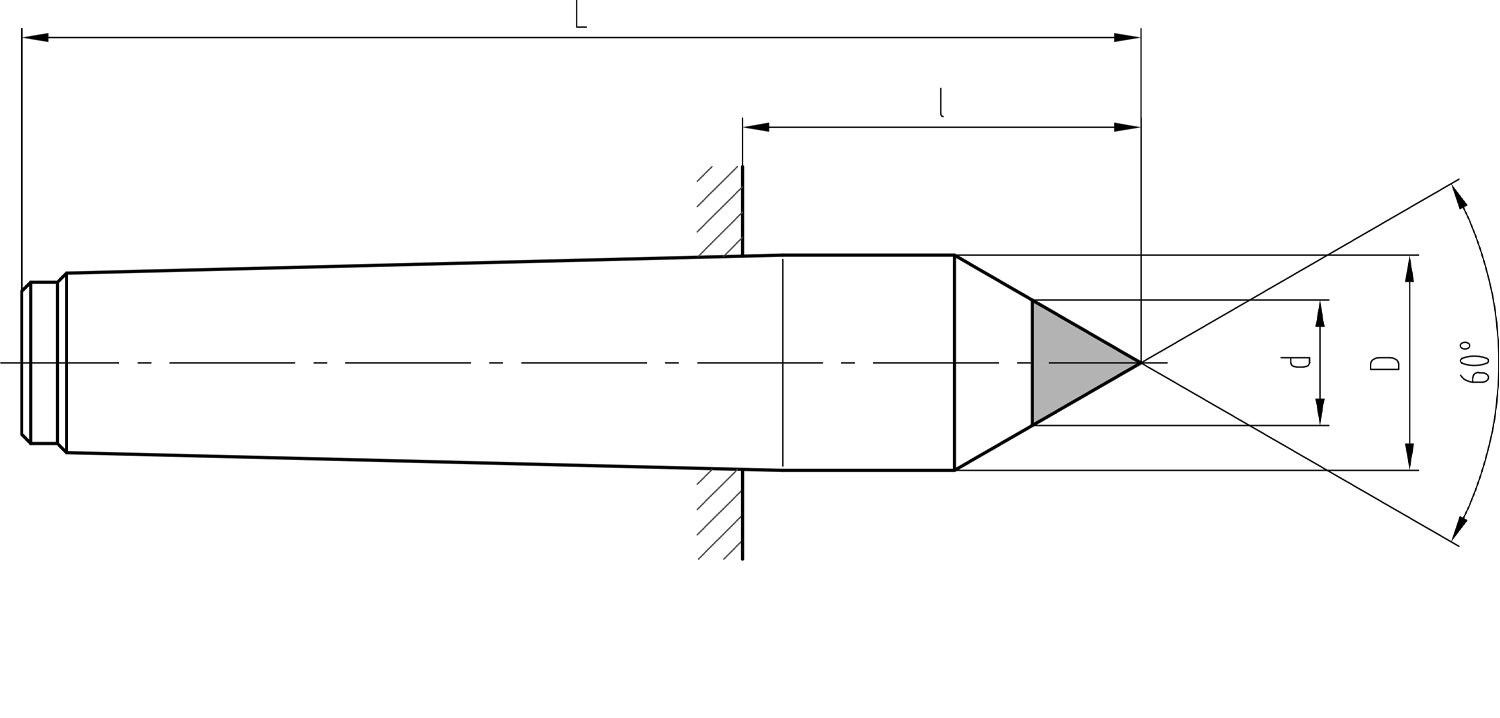

Full male center A



Taper D d L l Article Number Availability*
Morse 1 12.2 7 80 26.5 3.8801.001 ●
14 10 80 26.5 5.2501.007 ●
14 10 87 33.5 5.2501.008 ●
Morse 2 18 7 100 36 3.8801.002 ●
18 14 135 71 3.8801.013 ●
20 15 94 30 3.8801.026 ●
20 15 110.5 46.5 3.8801.027 ●
20 11 94 30 5.2501.001 ●
20 11 110.5 46.5 5.2501.002 ●
Morse 3 24.1 11 125 44.5 3.8801.003 ●
24.1 14 125 44.5 3.8801.048 ●
24.1 14 150 69.5 3.8801.014 ●
26 20 117 36.5 3.8801.028 ●
26 20 125.5 45 3.8801.029 ●
26 15 117 36.5 5.2501.003 ●
26 15 125.5 45 5.2501.004 ●
Morse 4 31.6 15 160 57.5 3.8801.004 ●
31.6 18 180 77.5 3.8801.015 ●
31.6 18 200 97.5 3.8801.016 ●
31.6 11 160 57.5 3.8801.049 ●
35 20 160 57.5 5.2501.005 ●
35 20 195 92.5 5.2501.006 ●
Morse 5 44.7 20 200 70.5 3.8801.005

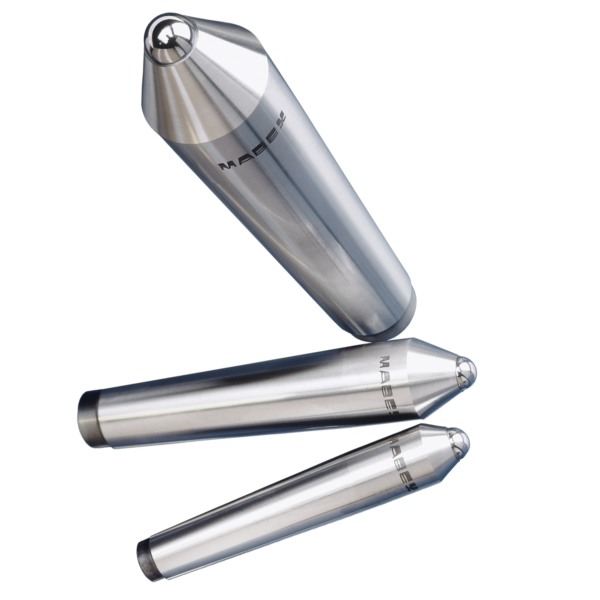

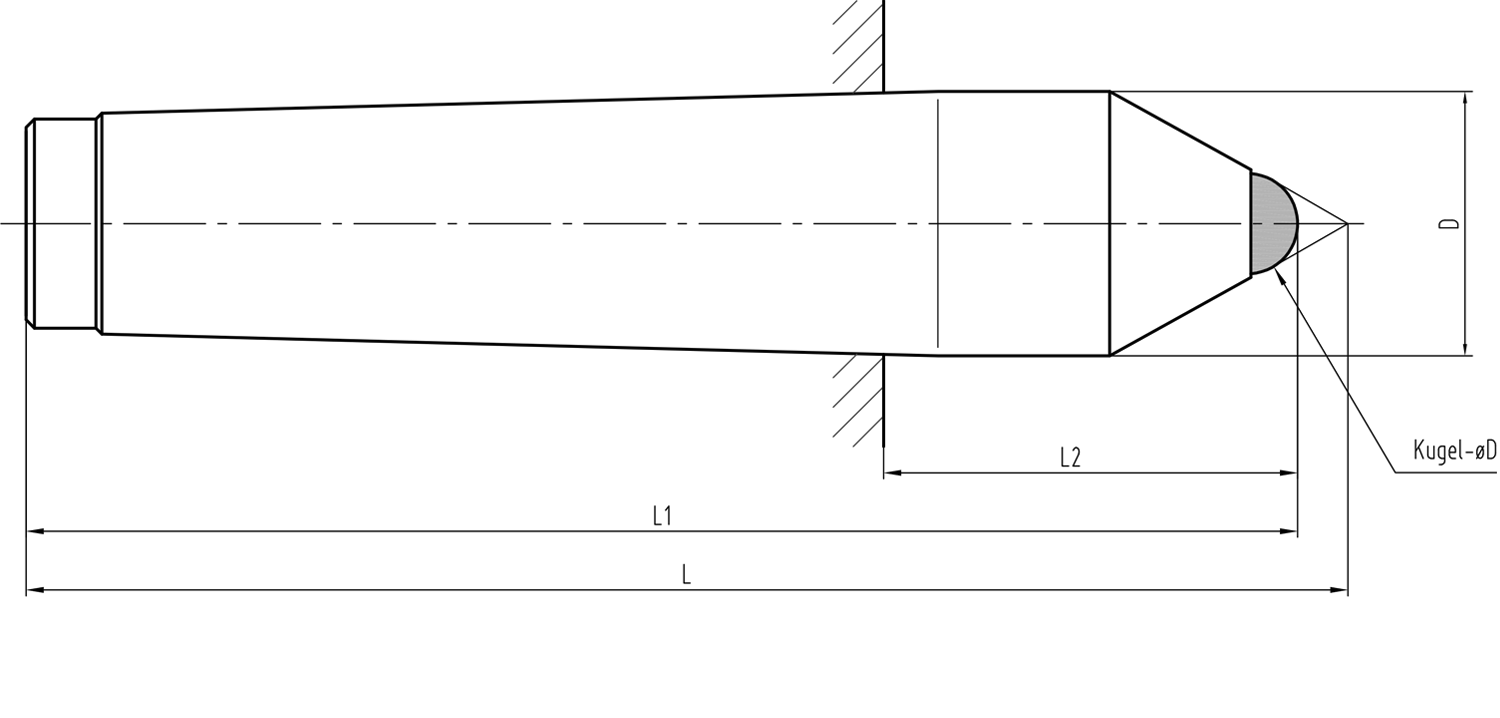

Mabex full male center



Taper Ball Ø D D L L 1 L 2 Article number Availability*
Morse 2 2.5 18 108 107.0 43.0 3111.0002 ●
3 18 108 106.5 42,5 3111.0003 ●
4 18 108 106.0 42.0 3111.0004 ●
5 18 108 105.5 41.5 3111.0020 ●
6 18 108 105.0 41.0 3111.0005 ●
7 18 108 104.5 40.5 3111.0006 ●
8 18 108 104.0 40.0 3111.0007 ●
10 18 108 103.0 39.0 3111.0008 ●
12 18 108 102.0 38.0 3111.0009 ●
Morse 3 2.5 24.1 128 127.0 46.5 3112.0002 ●
3 24.1 128 126.5 46.0 3112.0003 ●
4 24.1 128 126.0 45.5 3112.0004 ●
5 24.1 128 125.5 45.0 3112.0005 ●
6 24.1 128 125.0 44.5 3112.0006 ●
7 24.1 128 124.5 44.0 3112.0007 ●
8 24.1 128 124.0 43.5 3112.0008 ●
10 24.1 128 123.0 42.5 3112.0009 ●
12 24.1 128 122.0 41.5 3112.0010 ●
Morse 4 2.5 31.6 158 157.0 54.3 3113.0002 ●
3 31.6 158 156.5 53.8 3113.0003 ●
4 31.6 158 156.0 53.3 3113.0004 ●
5 31.6 158 155.5 52.8 3113.0005 ●
6 31.6 158 155.0 52.3 3113.0006 ●
7 31.6 158 154.5 51.8 3113.0007 ●
8 31.6 158 154.0 51.3 3113.0008 ●
10 31.6 158 153.0 50.3 3113.0009 ●
12 31.6 158 152.0 49.3 3113.0010

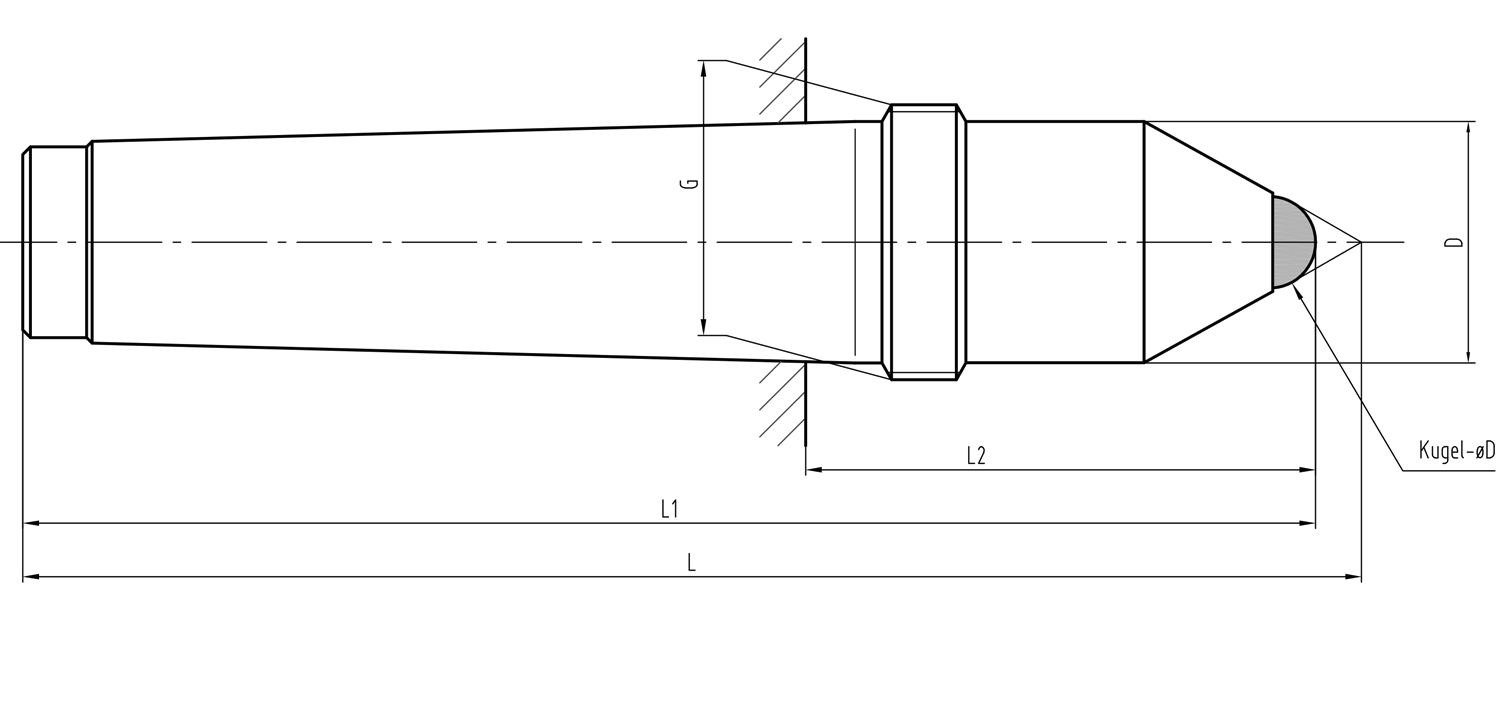

Mabex full male center with thread



Taper Ball Ø D D L L 1 L 2 G Article number Extraction nut Availability*
Morse 2 2.5 18 112 111.0 47.0 M22 x 1.5 3300.0202** 3.8848.004 ●
3 18 112 111.0 47.0 M22 x 1.5 3300.0203** 3.8848.004 ●
4 18 112 110.0 46.0 M22 x 1.5 3300.0204** 3.8848.004 ●
5 18 112 109.5 45.5 M22 x 1.5 3300.0205** 3.8848.004 ●
6 18 112 109.0 45.0 M22 x 1.5 3300.0206** 3.8848.004 ●
7 18 112 108.5 44.5 M22 x 1.5 3300.0207** 3.8848.004 ●
8 18 112 108.0 44.0 M22 x 1.5 3300.0208** 3.8848.004 ●
9 18 112 107.5 43.5 M22 x 1.5 3300.0209** 3.8848.004 ●
10 18 112 107.0 43.0 M22 x 1.5 3300.0210** 3.8848.004 ●
12 18 112 106.0 42.0 M22 x 1.5 3300.0212** 3.8848.004 ●
Morse 3 2.5 24.1 138 137.0 56.0 M27 x 1.5 3300.0302** 3.8848.001 ●
3 24.1 138 136.5 55.5 M27 x 1.5 3300.0303** 3.8848.001 ●
4 24.1 138 136.0 55.0 M27 x 1.5 3300.0304** 3.8848.001 ●
5 24.1 138 135.5 54.5 M27 x 1.5 3300.0305** 3.8848.001 ●
6 24.1 138 135.0 54.0 M27 x 1.5 3300.0306** 3.8848.001 ●
7 24.1 138 134.5 53.5 M27 x 1.5 3300.0307** 3.8848.001 ●
8 24.1 138 134.0 53.0 M27 x 1.5 3300.0308** 3.8848.001 ●
9 24.1 138 133.5 52.5 M27 x 1.5 3300.0309** 3.8848.001 ●
10 24.1 138 133.0 52.0 M27 x 1.5 3300.0310** 3.8848.001 ●
12 24.1 138 132.0 51.0 M27 x 1.5 3300.0312** 3.8848.001 ●
Morse 4 2.5 31.6 175 174.0 71.5 M36 x 1.5 3300.0402** 3.8848.002 ●
3 31.6 175 173.5 71.0 M36 x 1.5 3300.0403** 3.8848.002 ●
4 31.6 175 173.0 70.5 M36 x 1.5 3300.0404** 3.8848.002 ●
5 31.6 175 172.5 70.0 M36 x 1.5 3300.0405** 3.8848.002 ●
6 31.6 175 172.0 69.5 M36 x 1.5 3300.0406** 3.8848.002 ●
7 31.6 175 171.5 69.0 M36 x 1.5 3300.0407** 3.8848.002 ●
8 31.6 175 171.0 68.5 M36 x 1.5 3300.0408** 3.8848.002 ●
9 31.6 175 170.5 68.0 M36 x 1.5 3300.0409** 3.8848.002 ●
10 31.6 175 170.0 67.5 M36 x 1.5 3300.0410** 3.8848.002 ●
12 31.6 175 169.0 66.5 M36 x 1.5 3300.0412** 3.8848.002 ●

MK1 and MK5 versions and ball dimensions 2 / 16 / 20 are available on request.

*Availability legend: ● ex stock ● 2–3 weeks ● 6 weeks / on request

** Please order individual inserts separately.

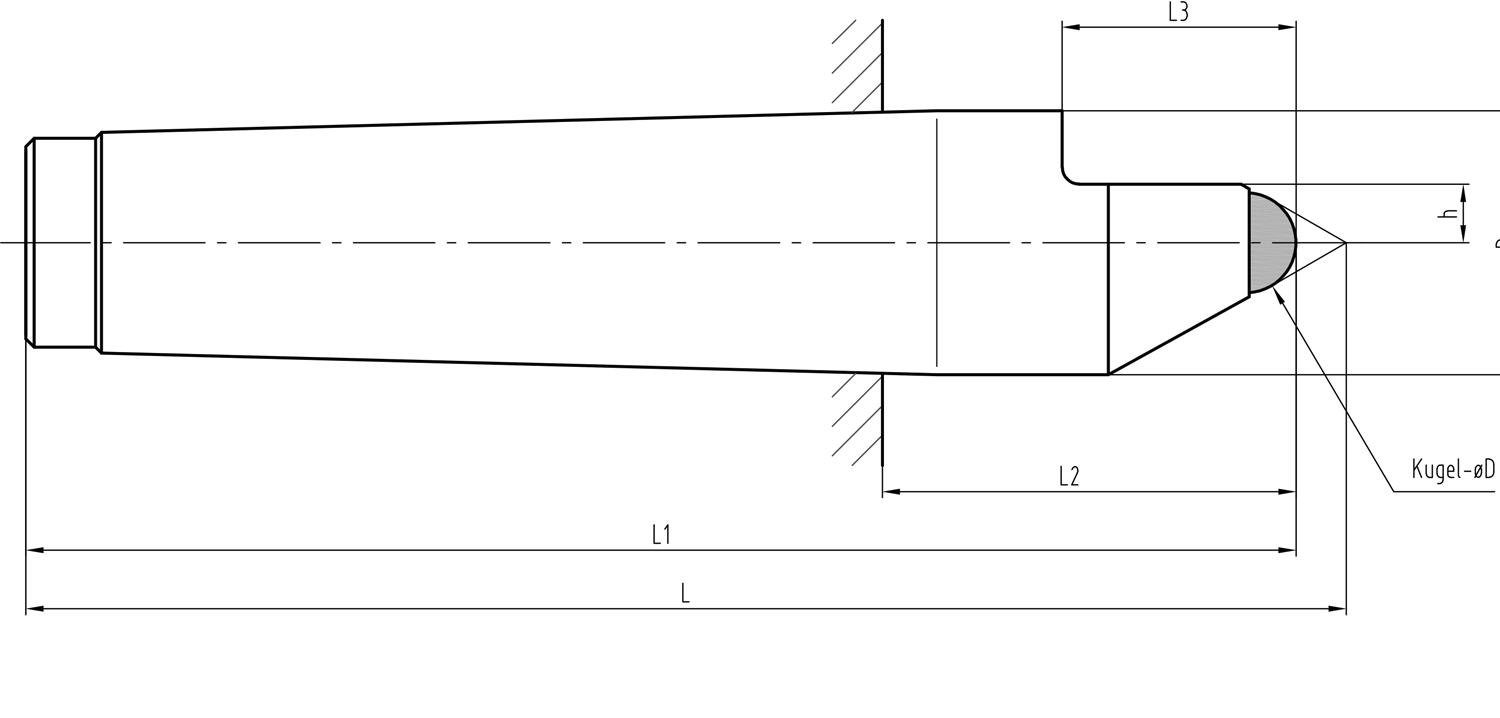

Mabex half male center



Taper Ball Ø D D L L 1 L 2 L 3 h Article number Availability*
Morse 2 2.5 18 108 107.0 43.0 25 1.9 3211.0002 ●
3 18 108 106.5 42.5 25 2.2 3211.0003 ●
4 18 108 106.0 42.0 25 2.7 3211.0004 ●
5 18 108 105.5 41.5 25 3.2 3211.0005 ●
6 18 108 105.0 41.0 25 3.8 3211.0006 ●
7 18 108 104.5 40.5 25 4.3 3211.0007 ●
8 18 108 104.0 40.0 25 4.8 3211.0008 ●
10 18 108 103.0 39.0 25 5.9 3211.0009 ●
12 18 108 102.0 38.0 25 7.0 3211.0010 ●
Morse 3 2.5 24.1 128 127.0 46.5 25 1.9 3212.0002 ●
3 24.1 128 126.5 46.0 25 2.2 3212.0003 ●
4 24.1 128 126.0 45.5 25 2.7 3212.0004 ●
5 24.1 128 125.5 45.0 25 3.2 3212.0005 ●
6 24.1 128 125.0 44.5 25 3.8 3212.0006 ●
7 24.1 128 124.5 44.0 25 4.3 3212.0007 ●
8 24.1 128 124.0 43.5 25 4.8 3212.0008 ●
10 24.1 128 123.0 42.5 25 5.9 3212.0009 ●
12 24.1 128 122.0 41.5 25 7.0 3212.0010 ●
Morse 4 2.5 31.6 158 157.0 54.3 28 1.9 3213.0002 ●
3 31.6 158 156.5 53.8 28 2.2 3213.0003 ●
4 31.6 158 156.0 53.3 28 2.7 3213.0004 ●
5 31.6 158 155.5 52.8 28 3.2 3213.0005 ●
6 31.6 158 155 52.3 28 3.8 3213.0006 ●
7 31.6 158 154.5 51.8 28 4.3 3213.0007 ●
8 31.6 158 154.0 51.3 28 4.8 3213.0008 ●
10 31.6 158 153.0 50.3 28 5.9 3213.0009 ●
12 31.6 158 152.0 49.3 28 7.0 3213.0010

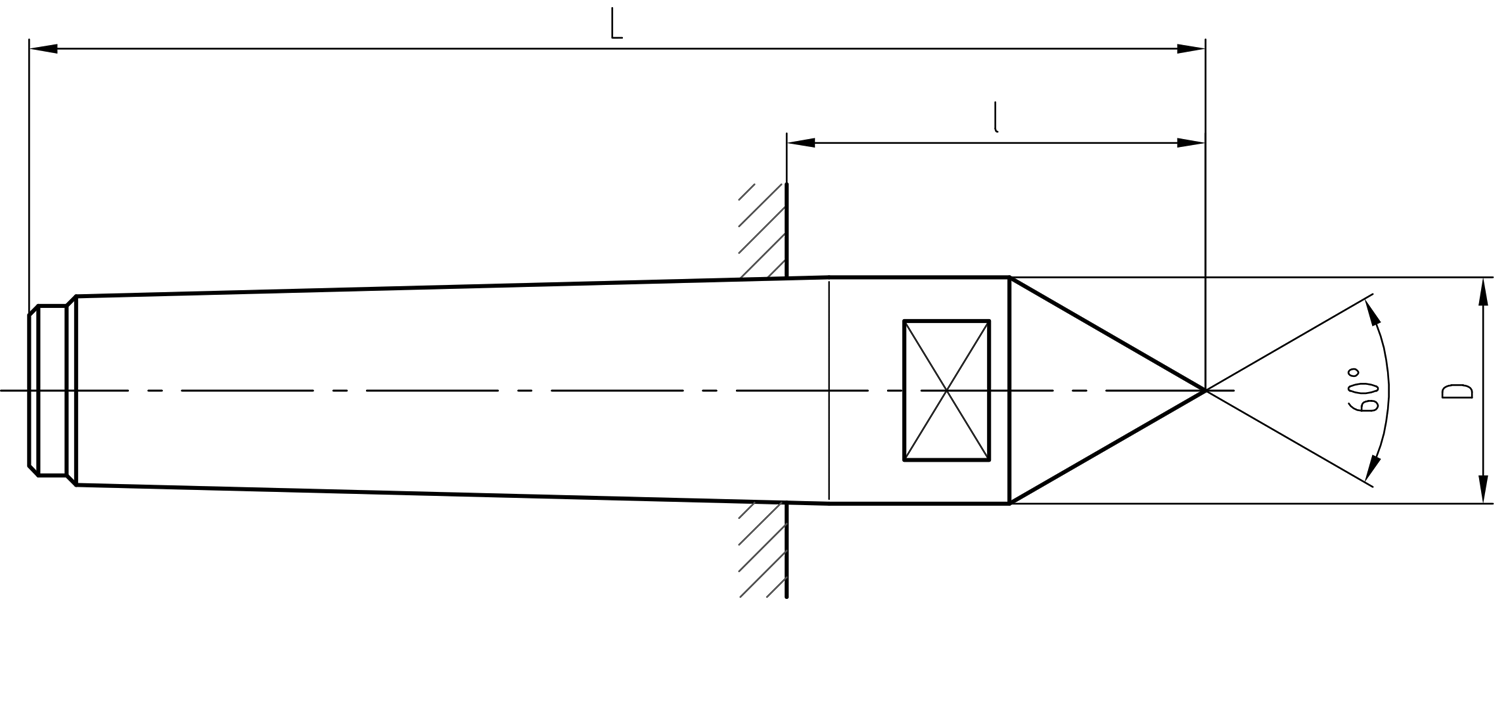

Full male center hardened tool steel





Taper D L l SW Article number Availability*
Morse 2 18 36 100 16 3.8801.039 ●
Morse 3 24.1 44.5 125 19 3.8801.040 ●
Morse 4 31.6 57.5 160 27 3.8801.041

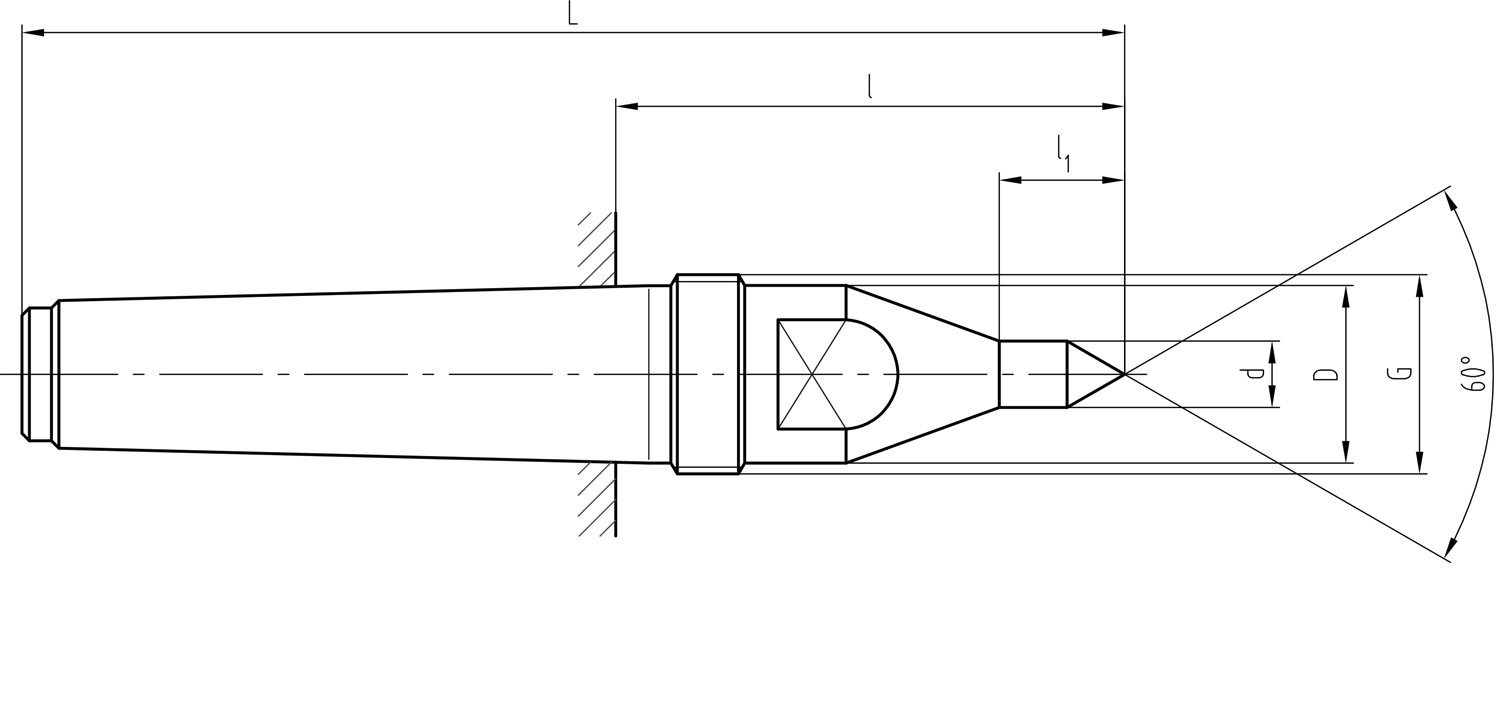

Full male center long hardened tool steel



Taper D d L l l1 SW G Article number Extraction nut Availability*
Morse 2 18 9 120 56 17 16 M22 x 1.5 3.8801.036** 3.8848.004 ●
Morse 3 24.1 9 149.5 69 17 19 M27 x 1.5 3.8801.037** 3.8848.001 ●
Morse 4 31.6 9 190 87.5 17 27 M36 x 1.5 3.8801.038** 3.8848.002

Blunt male center hardened tool steel with thread



Taper D d L l G Article number Extraction nut Availability*
Morse 2 40 10 116.5 52.5 M22 x 1.5 3.8803.018** 3.8848.004 ●
80 30 134 70 M22 x 1.5 3.8803.019** 3.8848.004 ●
Morse 3 75 20 155.5 75 M27 x 1.5 3.8803.020** 3.8848.001 ●
125 60 164.5 84 M27 x 1.5 3.8803.021** 3.8848.001 ●
Morse 4 75 20 181 78.5 M36 x 1.5 3.8803.022** 3.8848.002 ●
125 60 190 87.5 M36 x 1.5 3.8803.023** 3.8848.002 ●
Morse 5 75 20 210 80.5 M48 x 1.5 3.8803.024** 3.8848.003 ●
125 60 219 89.5 M48 x 1.5 3.8803.025** 3.8848.003

Dead centers with diamond coating

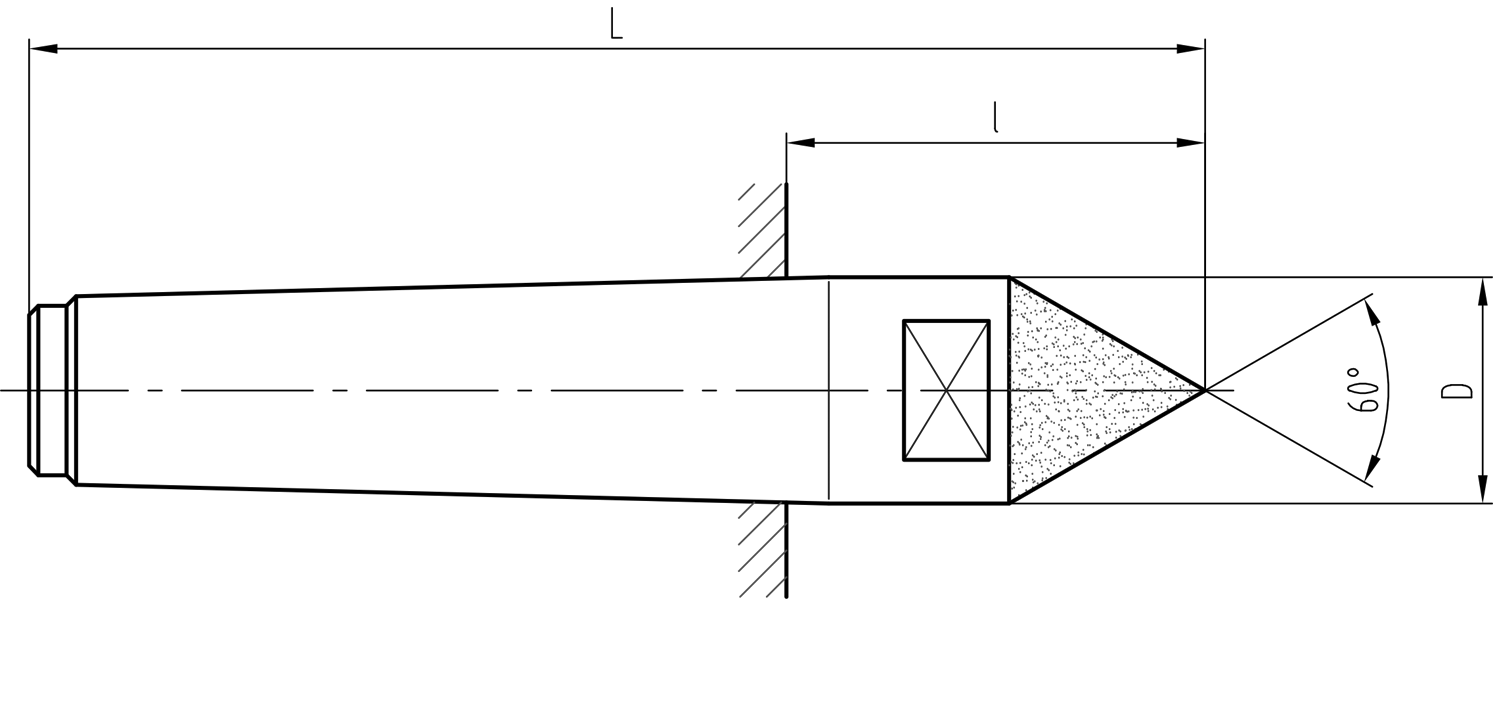

Full male center diamond coated



Taper D I L SW Article number Availability*
Morse 2 18 100 36 16 3.8801.033 ●
Morse 3 24.1 125 44.5 19 3.8801.034 ●
Morse 4 36.1 160 57.5 27 3.8801.035

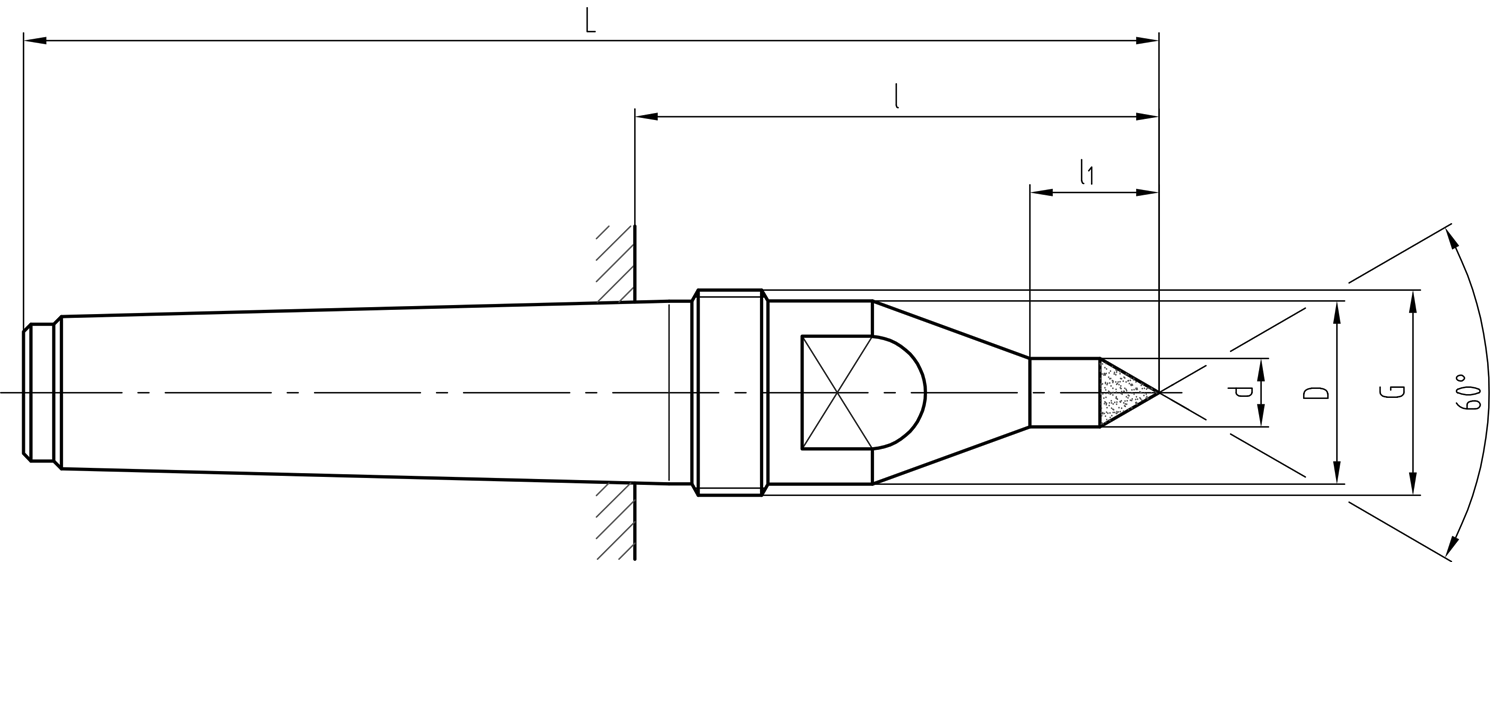

Full male center long diamond coated
with thread





Taper D d L I I1 SW G Article number Extraction nut Availability*
Morse 2 18 9 120 56 17 16 M22 x 1.5 3.8801.030** 3.8848.004 ●
Morse 3 24.1 9 149.5 69 17 19 M27 x 1.5 3.8801.031** 3.8848.001 ●
Morse 4 36.1 9 190 87.5 17 27 M36 x 1.5 3.8801.032** 3.8848.002

Collet center

Collet center incl. clamping nut

Male carbide insert

Female carbide insert

Blunt male center insert

Spring collet

Chuck key

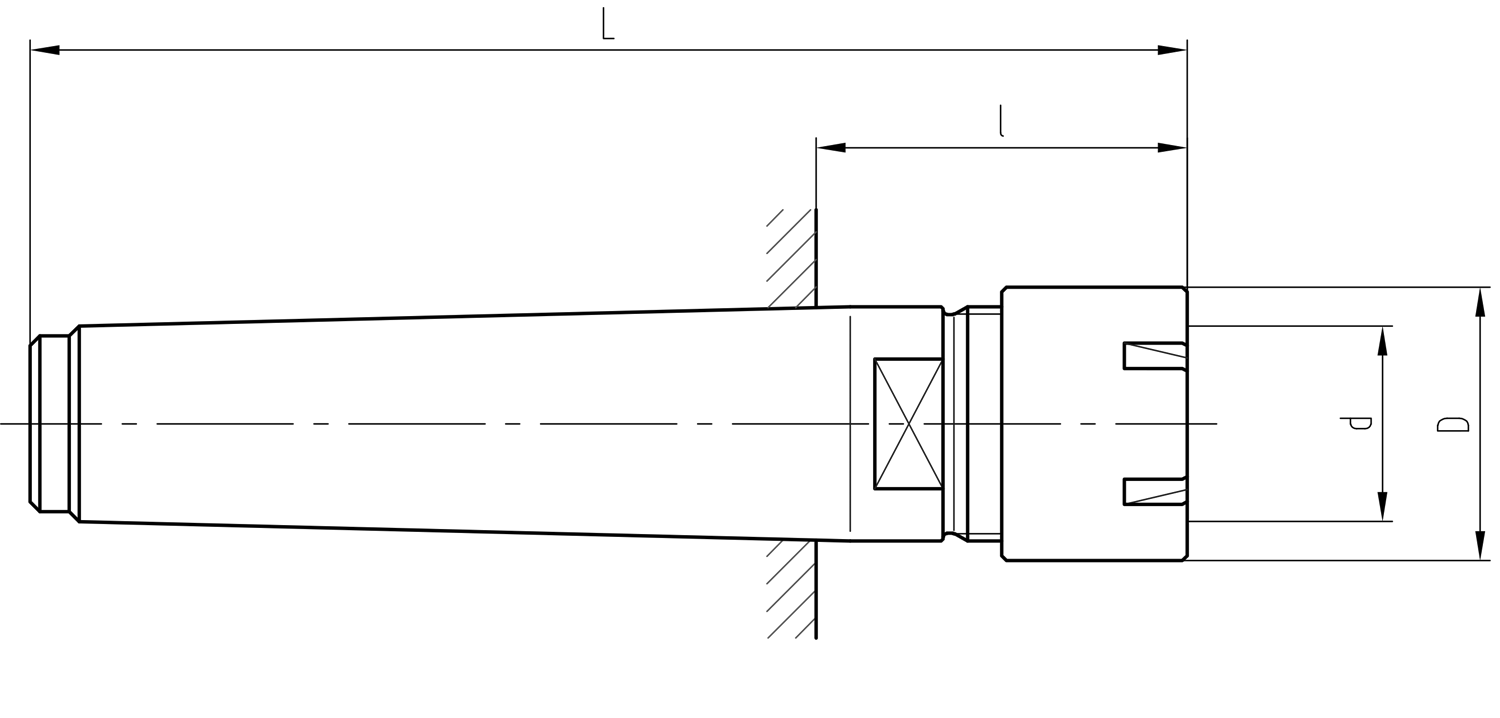

Collet center incl. clamping nut





Type Holding fixture D d L I Article number Availability*
2-16 MK2 22 ER16 98.5 34.5 3.8806.001 ●
3-20 MK3 28 ER20 118.5 38 3.8806.002 ●
4-25 MK4 35 ER25 152.5 50 3.8806.003

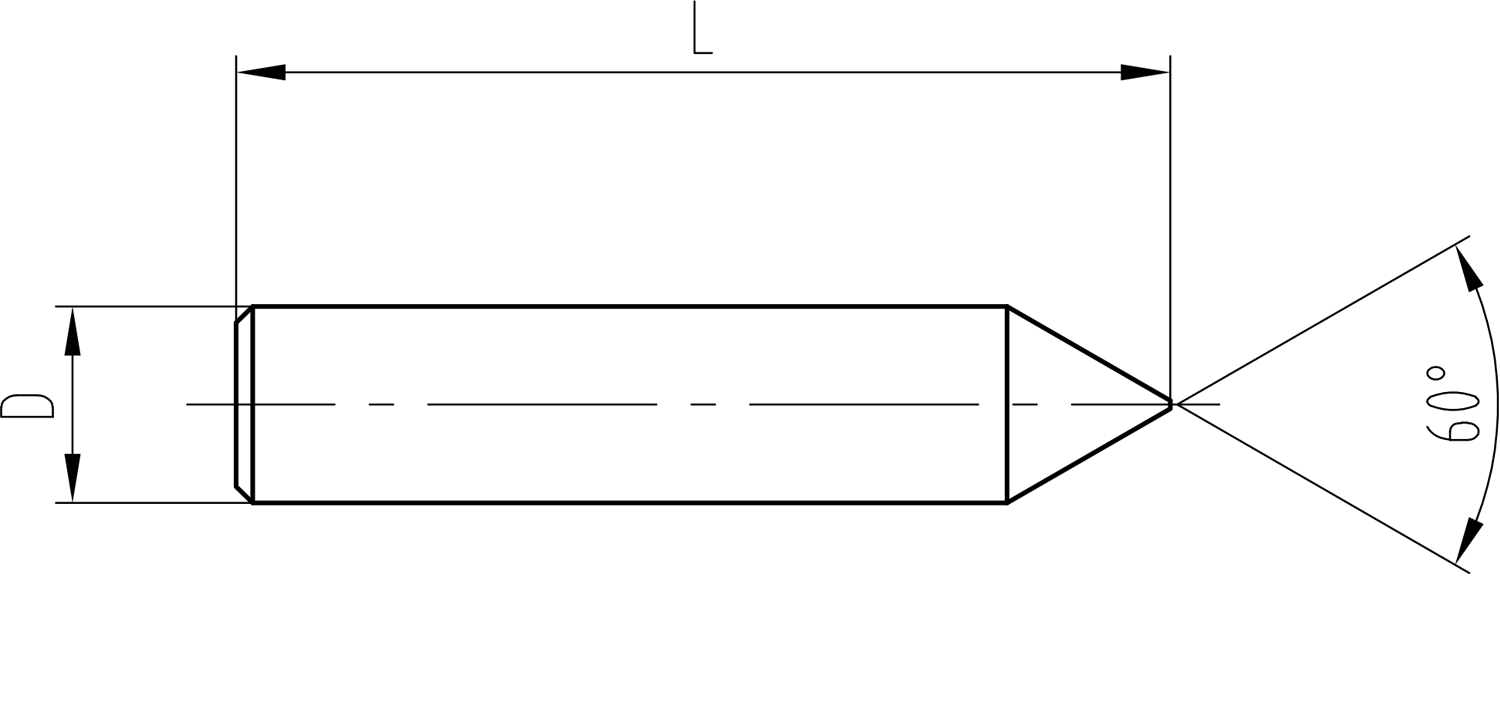

Male carbide insert



Type D (h6) L Article number Availability*
101 6 50 4.8807.101 ●
102 10 57 4.8807.102 ●
103 12 57 4.8807.103

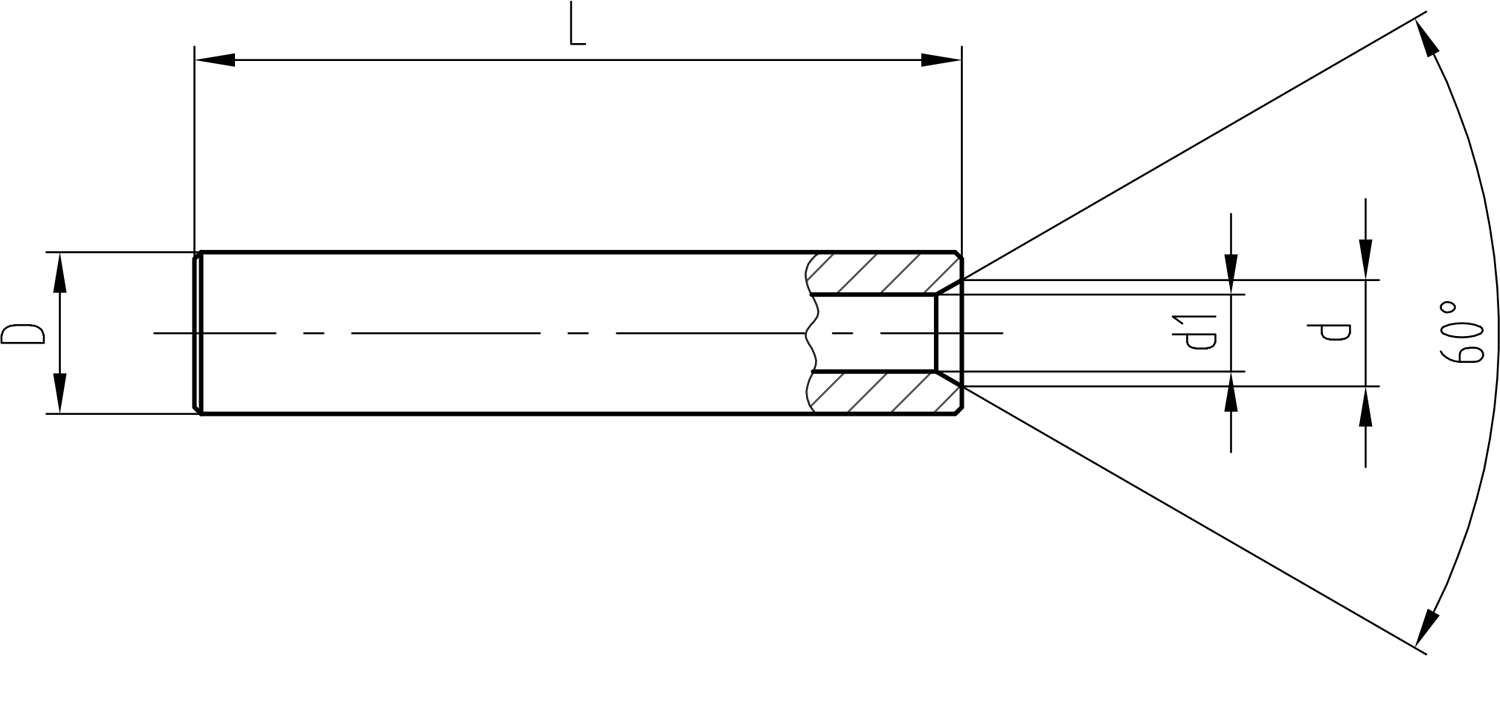

Female carbide insert



Type D (h6) d d1 L Article number Availability*
401 6 4.4 1.5 50 4.8807.401 ●
402 10 5.9 4.0 57 4.8807.402 ●
403 12 7.9 5.7 57 4.8807.403

Female carbide insert



Type D (h6) d d1 L Article number Availability*
401 6 4.4 1.5 50 4.8807.401 ●
402 10 5.9 4.0 57 4.8807.402 ●
403 12 7.9 5.7 57 4.8807.403

Blunt male center insert





Type D (H6) d d1 L I I1 Article number Availability*
301 10 18 7.5 47 17 9 4.8807.301 ●
302 10 28 13.5 51 21 9 4.8807.302 ●
303 13 38 23 53 23 7.5 4.8807.303 ●
304 13 48 32 55 25 7.5 4.8807.304

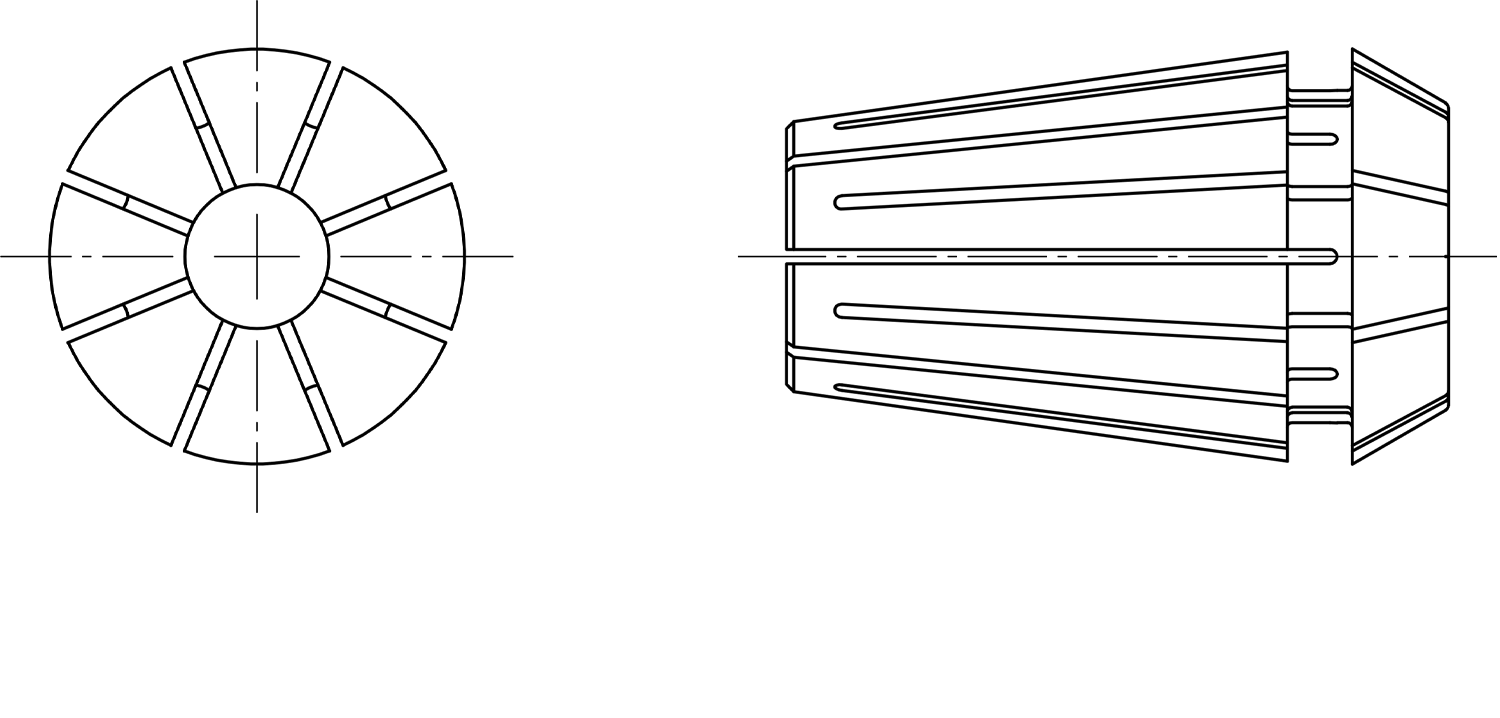

Spring collet

Spring collet with max. runout deviation 0.01 mm. Spring collet with marking UP with max. runout deviation 0.005 mm.

For order please indicate type, marking and the demanded clamping diameter.

Part code: ER16-UP  6



Type For type Max. clamping diameter Availability*
ER16 2-16 10 ●
ER20 3-20 13 ●
ER25 4-25 16

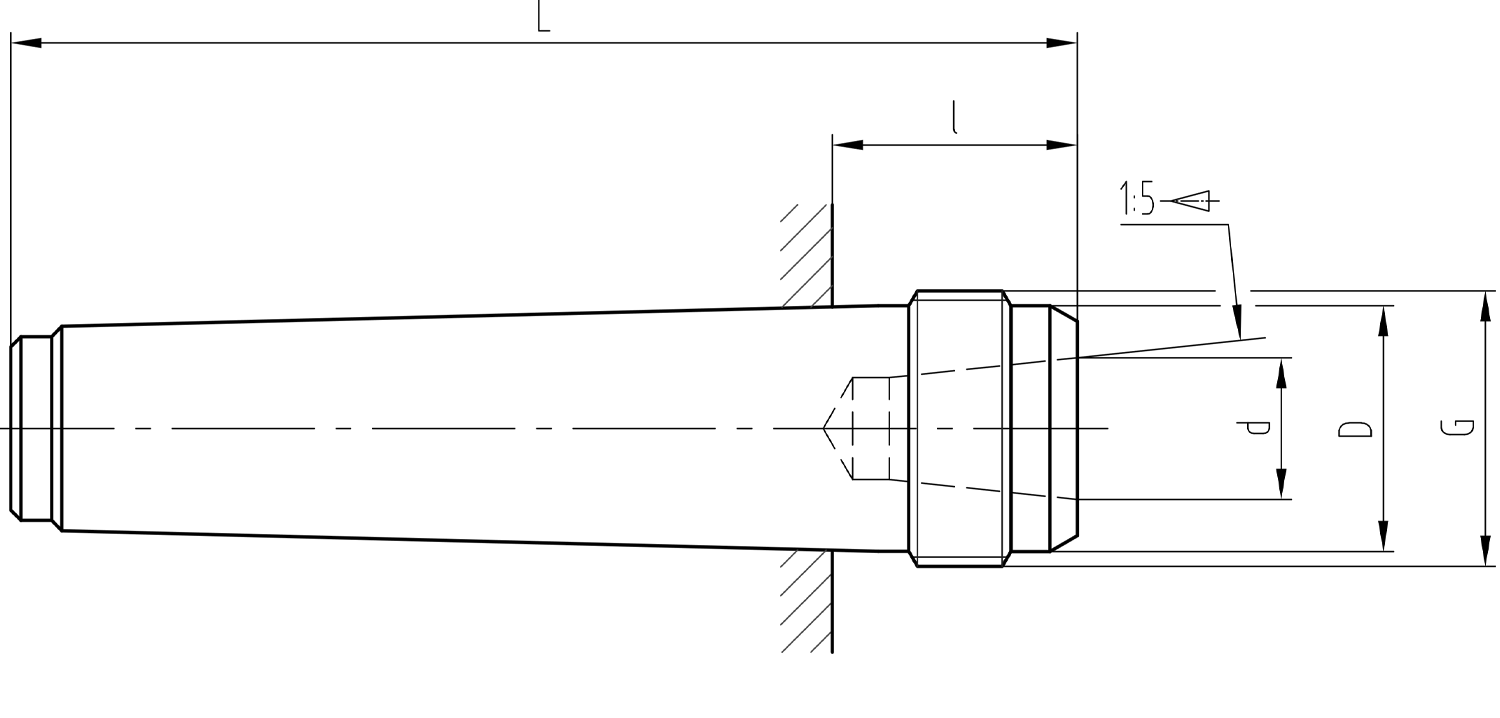

Insert holder

The head of the insert holder contains an inner taper to accommodate a range of different inserts. The inserts are ejected using an ejector.

Taper D d L I G Article number Availability*
Morse 2 20 11 86 22 M22 x 1.5 3.8810.004 ●
Morse 3 24.1 14 104.5 24 M27 x 1.5 3.8810.001 ●
Morse 4 31.6 18 132.5 30 M36 x 1.5 3.8810.002 ●
Morse 5 44.7 28 174.5 45 M48 x 1.5 3.8810.003

Reduction sleeves

MKA MKB G Article number Availability*
Morse 3 Morse 2 M27 x 1.5 3.8901.001** ●
Morse 1 M27 x 1.5 3.8901.007** ●
Morse 4 Morse 2 M35 x 1.5 3.8901.002** ●
Morse 3 M35 x 1.5 3.8901.003** ●
Morse 5 Morse 2 M48 x 1.5 3.8901.004** ●
Morse 3 M48 x 1.5 3.8901.005** ●
Morse 4 M48 x 1.5 3.8901.006**

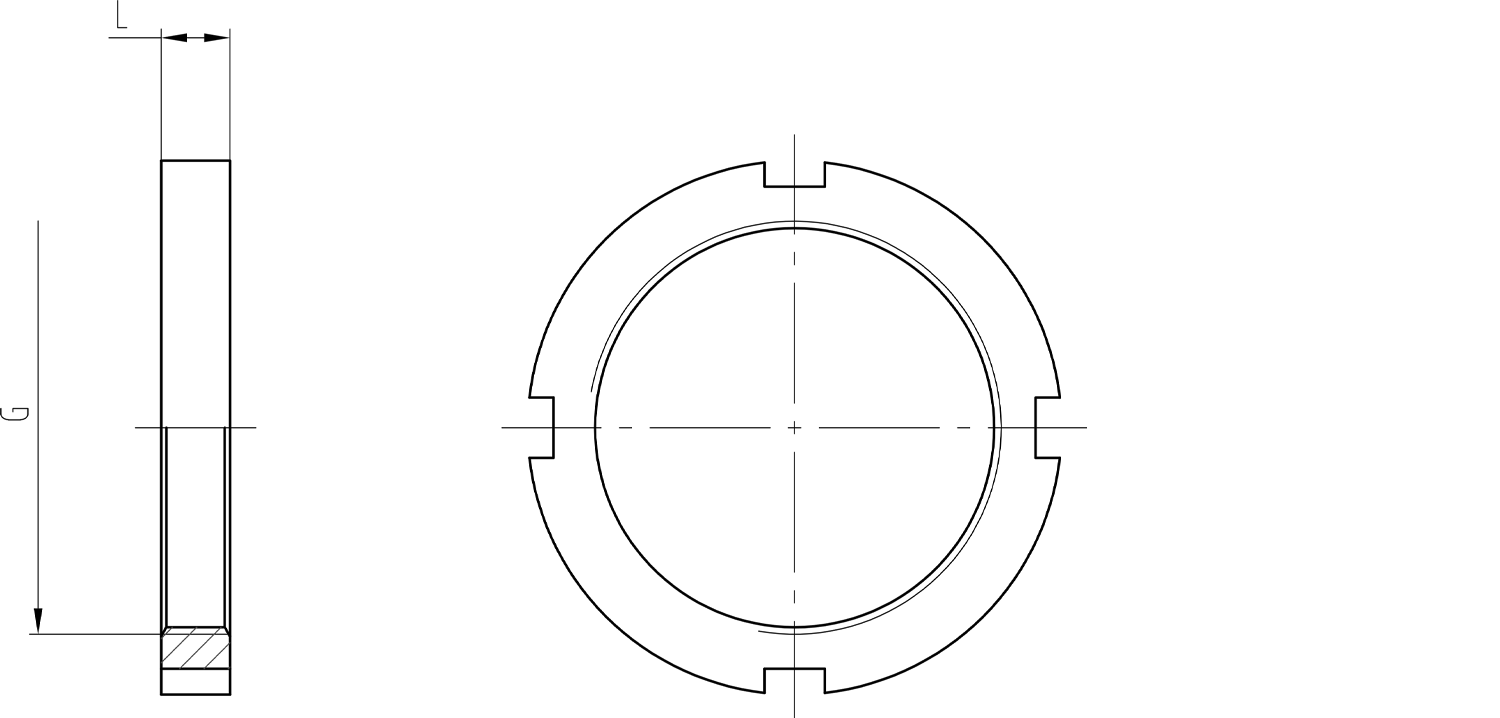

Extraction nuts for reduction sleeves

Taper L G Article number Availability*
Morse 3 8 M27 x 1.5 3.8948.001 ●
Morse 4 8 M35 x 1.5 3.8948.002 ●
Morse 5 8 M48 x 1.5 3.8948.003

Positioning driver

Vollspitze A

The positioning driver allows to grind workpieces between centers. The workpiece is loaded to a precise position and is automatically driven – so it is not necessary to assemble a conventional driver.



  • very quick workpiece changes
  • reduction of cycle times
  • compensates any dimensional differences of workpiece centre-bores
  • the workpiece can be machined over the whole length
    (does not apply for the female positioning driver)
  • simplyfied grindprocess
  • process-capable repetition
  • for use on conventional and CNC-grinding machines
  • particular advantages in series and mass production on CNC-machines and on machines with automatic loading systems

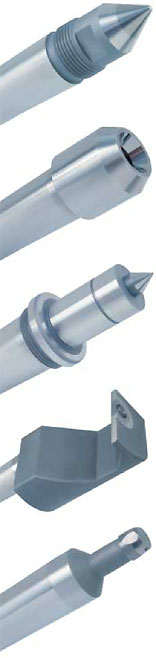

Customised products dead centers

Manufacture to customer drawings and design of new solutions

We have been manufacturing centers designed to meet customer requirements for many years. Specify your work-holding and machining task and we will get back to you with our solutions, based on our specialized know-how and experience.

ตัวขับกำหนดตำแหน่งช่วยให้สามารถเจียรชิ้นงานระหว่างศูนย์กลางได้ ชิ้นงานจะถูกโหลดไปยังตำแหน่งที่แม่นยำและขับเคลื่อนโดยอัตโนมัติ – จึงไม่จำเป็นต้องประกอบตัวขับแบบเดิม

การเปลี่ยนชิ้นงานที่รวดเร็วมาก
ลดเวลาในการทำงาน
ชดเชยความแตกต่างของขนาดของรูศูนย์กลางชิ้นงาน
สามารถกลึงชิ้นงานได้ตลอดความยาว
(ใช้ไม่ได้กับตัวขับกำหนดตำแหน่งตัวเมีย)
กระบวนการเจียรที่ง่ายขึ้น
สามารถทำซ้ำกระบวนการได้
ใช้ได้กับเครื่องเจียรแบบธรรมดาและเครื่องเจียร CNC
ข้อได้เปรียบที่สำคัญในการผลิตแบบต่อเนื่องและจำนวนมากบนเครื่อง CNC และเครื่องจักรที่มีระบบโหลดอัตโนมัติ
ศูนย์กลางแบบกำหนดเอง
การผลิตตามแบบของลูกค้าและการออกแบบโซลูชันใหม่

เราผลิตศูนย์กลางที่ออกแบบมาเพื่อตอบสนองความต้องการของลูกค้ามานานหลายปีแล้ว ระบุงานจับยึดชิ้นงานและการกลึงของคุณ แล้วเราจะติดต่อกลับพร้อมกับโซลูชันของเรา โดยอิงจากความรู้และประสบการณ์เฉพาะทางของเรา

สินค้าที่คล้ายกัน

Typ Gf

Series GF ยันศูนย์เป็น (Live center)

คำอธิบายซีรี่ส์ GF ศูนย์กลางแบบ GF ได้รับการออกแบบเป็นพิเศษโดยมีจุดยึดคงที่และหัวหมุนที่ติดตั้งบนตลับลูกปืน แรงโหลดในแนวรัศมีและแนวแกนจะถูกรับโดยตลับลูกปืนลูกกลิ้งปรับได้สำหรับงานหนักหลายตัว ศูนย์กลางแบบ GF เป็นส่วนเสริมของซีรี่ส์ DA
เลือกรูปแบบสินค้า
Mitlaufende Spitzen

Products Greber AG SWISS MADE Lathe Centers ยันศูนย์เครื่องกลึง

<div class="et_pb_column et_pb_column_4_4
เลือกรูปแบบสินค้า
Pic2 Hob

HOBS (dry/wet cutting)

3551680957 Fuwwsc93 8b941c09c4e0e4ef99b91449ba1c5765565bad3b

Coolant Gun ปืนฉีดน้ำหล่อเย็น Coolant or Air Gun ผลิตที่ประเทศเกาหลี

Coolant Gun ปืนฉีดน้ำหล่อเย็น Coolant or Air Gun ผลิตที่ประเทศเกาหลี COOLANT GUN
เลือกรูปแบบสินค้า

PRODUCT INFORMATION

Buyer information
