Model H-40 Concentricity Gage

Model Description: Standard Shaft Gage / 20-105mm / Vertical Carrier

H-40 Standard Concentricity Gage, Accuracy ≤ 4µm (.00016”)

Specifications:
Part Diameter Capacity: 0.75″ to 4″ (20mm to 102mm)
Part Length Capacity: Up to 12” (305mm)
Gage Length: 12.5” (318mm)
Gage Width: 5.5” (140mm)
Gage Height: 9” appx. (229 mm)

Accurate and reliable measurements are a key factor in today’s competitive manufacturing environment. Universal Punch’s patented Concentricity Gaging Systems offer less than 2 microns accuracy that has proven results in a variety of industrial applications. Continuous improvements to its modular design adapts to customer requirements and provides the flexibility necessary for maintaining quality. Standard Black Gages are guaranteed to be better than ≤ 4µm (.00016″) accuracy.

All Universal Punch concentricity gauges are built-to-order and custom-made in the USA. Typical production times are between 3 to 6 weeks. No expedite is available on these products.

All Concentricity Gages, including all parts, accessories, and attachments are non-refundable.

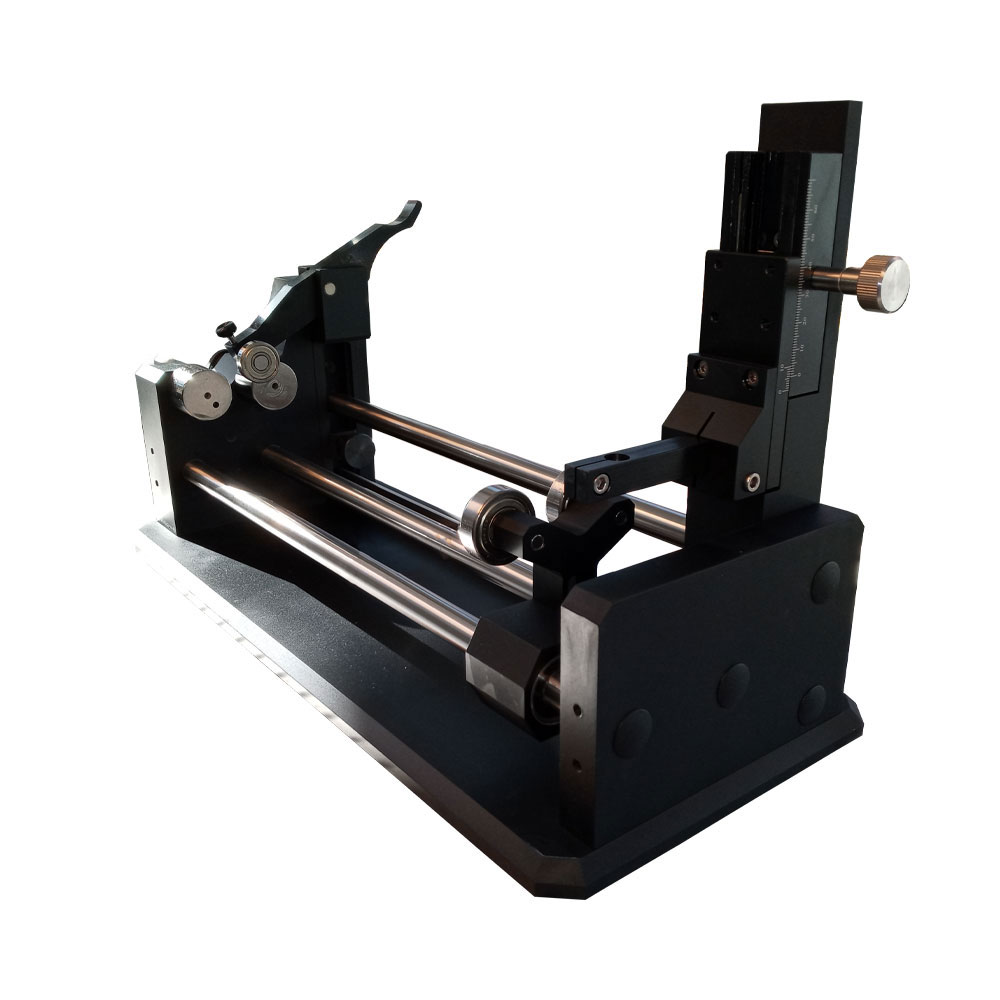

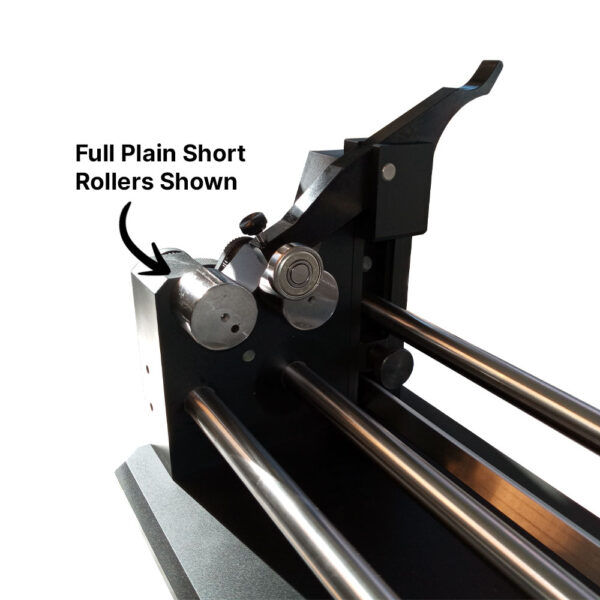

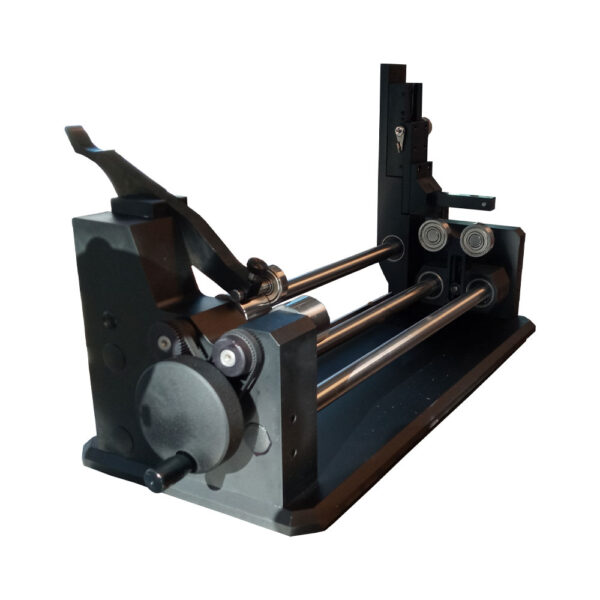

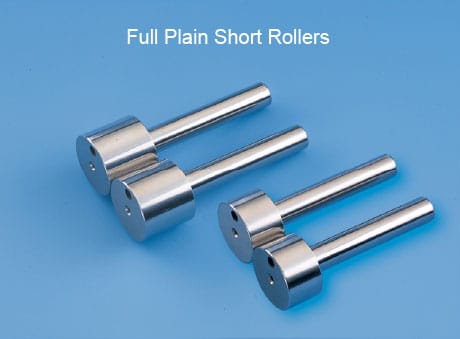

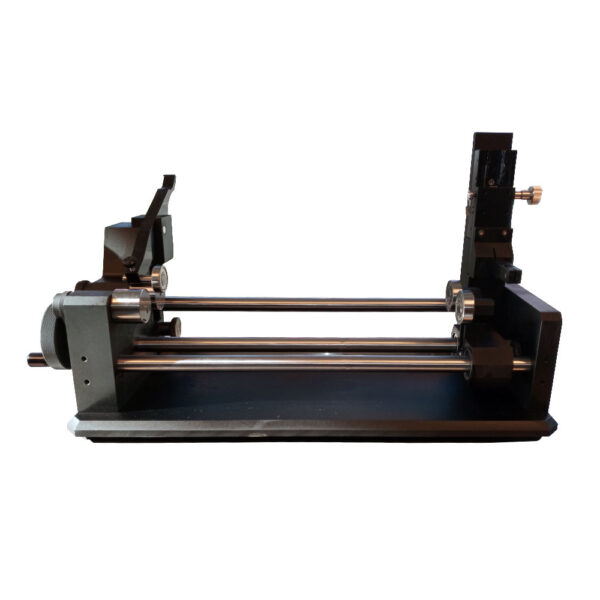

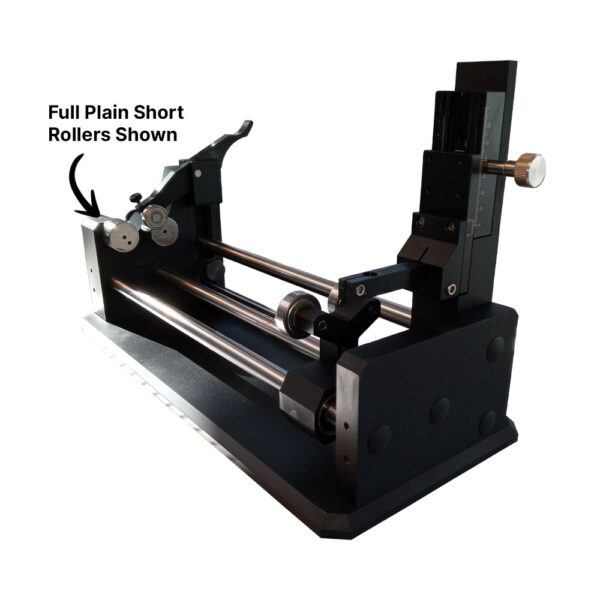

Actual gage models shown. Rollers may vary from image*

Note: If your part dimensions are not available on this page, please don’t hesitate to reach us. We have many concentricity gauge adjustments and customizations available. We can tailor to your needs!

Specifications:

Part Diameter Capacity: 0.75″ to 4″ (20mm to 102mm)

Part Length Capacity: Up to 12” (305mm)

Gage Length: 12.5” (318mm)

Gage Width: 5.5” (140mm)

Gage Height: 9” appx. (229 mm)

H-40 Universal Punch Concentricity Gages are comprised of three main components for assembly

เกจวัดความเที่ยงตรง รุ่น H-40
รายละเอียดรุ่น: เกจวัดเพลามาตรฐาน / 20-105 มม. / ตัวยึดแนวตั้ง

เกจวัดความเที่ยงตรงมาตรฐาน H-40 ความแม่นยำ ≤ 4µm (.00016”)

ข้อมูลจำเพาะ:
ความสามารถในการวัดเส้นผ่านศูนย์กลางชิ้นส่วน: 0.75″ ถึง 4″ (20 มม. ถึง 102 มม.)
ความสามารถในการวัดความยาวชิ้นส่วน: สูงสุด 12” (305 มม.)
ความยาวเกจ: 12.5” (318 มม.)
ความกว้างเกจ: 5.5” (140 มม.)
ความสูงเกจ: ประมาณ 9” (229 มม.)

การวัดที่แม่นยำและเชื่อถือได้เป็นปัจจัยสำคัญในสภาพแวดล้อมการผลิตที่มีการแข่งขันสูงในปัจจุบัน ระบบเกจวัดความเที่ยงตรงที่ได้รับการจดสิทธิบัตรของ Universal Punch มีความแม่นยำน้อยกว่า 2 ไมครอน ซึ่งพิสูจน์แล้วว่าได้ผลลัพธ์ที่ดีในงานอุตสาหกรรมต่างๆ การปรับปรุงอย่างต่อเนื่องในการออกแบบแบบโมดูลาร์ทำให้สามารถปรับให้เข้ากับความต้องการของลูกค้าและให้ความยืดหยุ่นที่จำเป็นสำหรับการรักษาคุณภาพ เกจสีดำมาตรฐานรับประกันว่าดีกว่า ความแม่นยำ ≤ 4µm (.00016″)

คุณสมบัติ
ชุดแขนจับด้านบนแบบปรับได้หลายตำแหน่ง ให้แรงกดและตำแหน่งการหนีบที่หลากหลาย เพื่อรองรับขนาดเส้นผ่านศูนย์กลางของชิ้นส่วนที่แตกต่างกัน
ตัวยึดหัววัดมาตรฐานทั้งหมดมีสกรูปรับละเอียดที่ให้การวางตำแหน่งหัววัดที่แม่นยำ การตั้งค่าศูนย์ และการเคลื่อนที่ของหัววัดที่ราบรื่น เพื่อเพิ่มประสิทธิภาพและความแม่นยำในการวัด
เกจวัดทั้งหมดมาพร้อมกับระบบรอกสายพานไทม์มิ่งแบบขับด้วยมือ ซึ่งให้การหมุนของชิ้นส่วนที่ราบรื่นอย่างต่อเนื่องขณะตรวจสอบ (ตัวเลือกเสริม) มีระบบขับเคลื่อนด้วยมอเตอร์ไฟฟ้า 110/220 โวลต์ AC/DC ความเร็วคงที่หรือความเร็วแปรผันให้เลือกใช้
ตัวยึดทั้งหมดมีตำแหน่งที่หลากหลายซึ่งเคลื่อนที่ไปตามแกน Z ของชุดก้านตัวยึด ตัวยึดเอียงได้ 90 องศาเพื่อความสะดวกในการโหลดและขนถ่ายชิ้นส่วน
ชุดมอเตอร์ความเร็วแปรผัน
รวมแผ่นฐาน 17”/432 มม.

ราคาตัวเลือกมาตรฐานจะอัพเกรดเป็นระบบขับเคลื่อนความเร็วแปรผัน 24VDC / 0-10 รอบต่อนาที ซีรี่ส์ AXU ผสานมอเตอร์ AC/DC แบบไร้แปรงถ่านขนาดกะทัดรัดเข้ากับชุดควบคุมความเร็วในตัว

สำหรับงานที่ต้องการการหมุนแบบไม่ต้องใช้มือ Universal มีอุปกรณ์เสริมแบบใช้มอเตอร์ที่สามารถปรับใช้ได้กับเกจวัดทุกรุ่น การติดตั้งมอเตอร์ควบคุมความเร็วแบบปรับได้ประกอบด้วย ฐานใหม่ ชุดสายไฟสวิตช์เปิด/ปิด สวิตช์เดินหน้า/ถอยหลัง กระปุกเกียร์ปรับความเร็ว และมอเตอร์ ในการสั่งซื้อ โปรดเลือกอุปกรณ์เสริมและหม้อแปลงที่เหมาะสม
