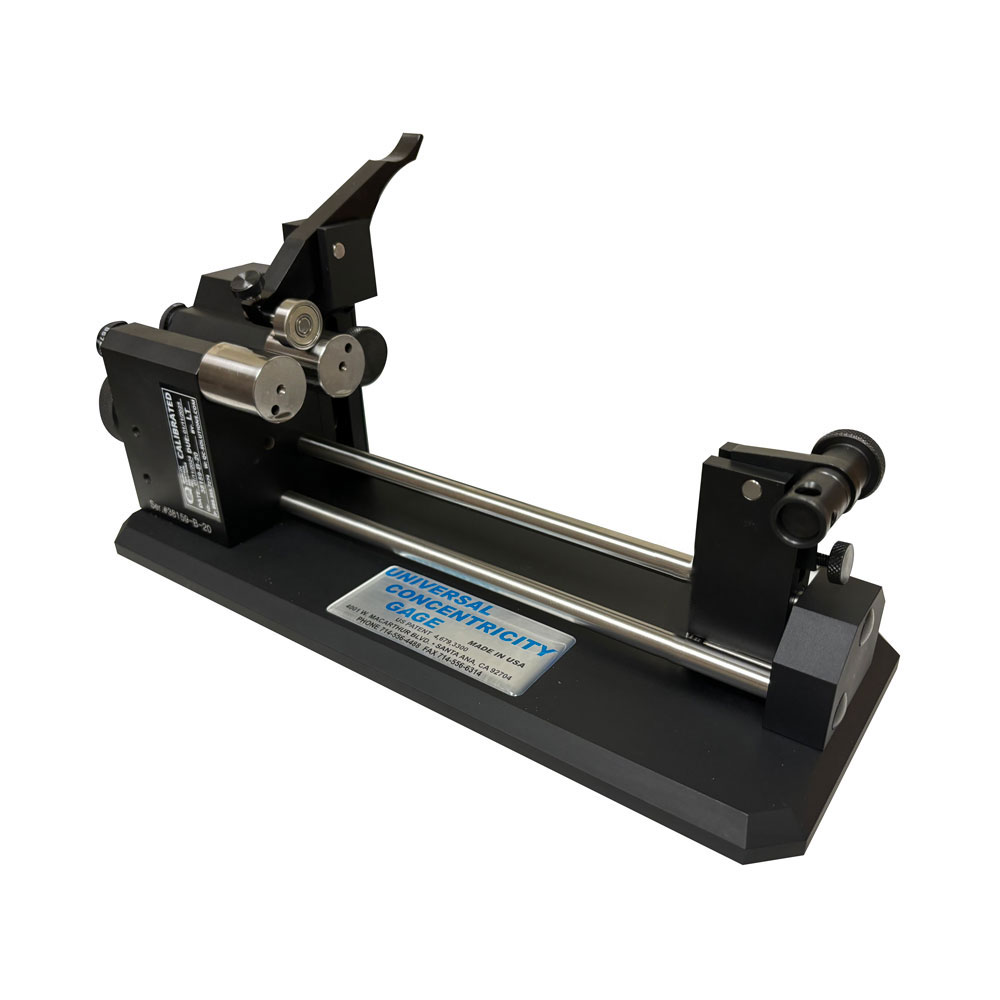

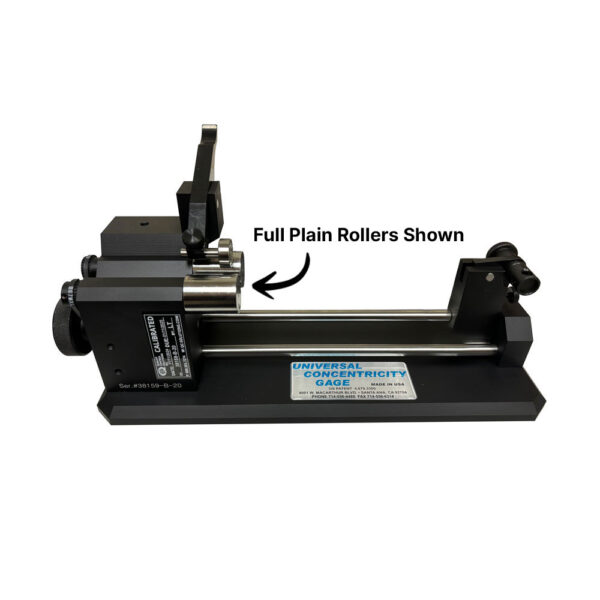

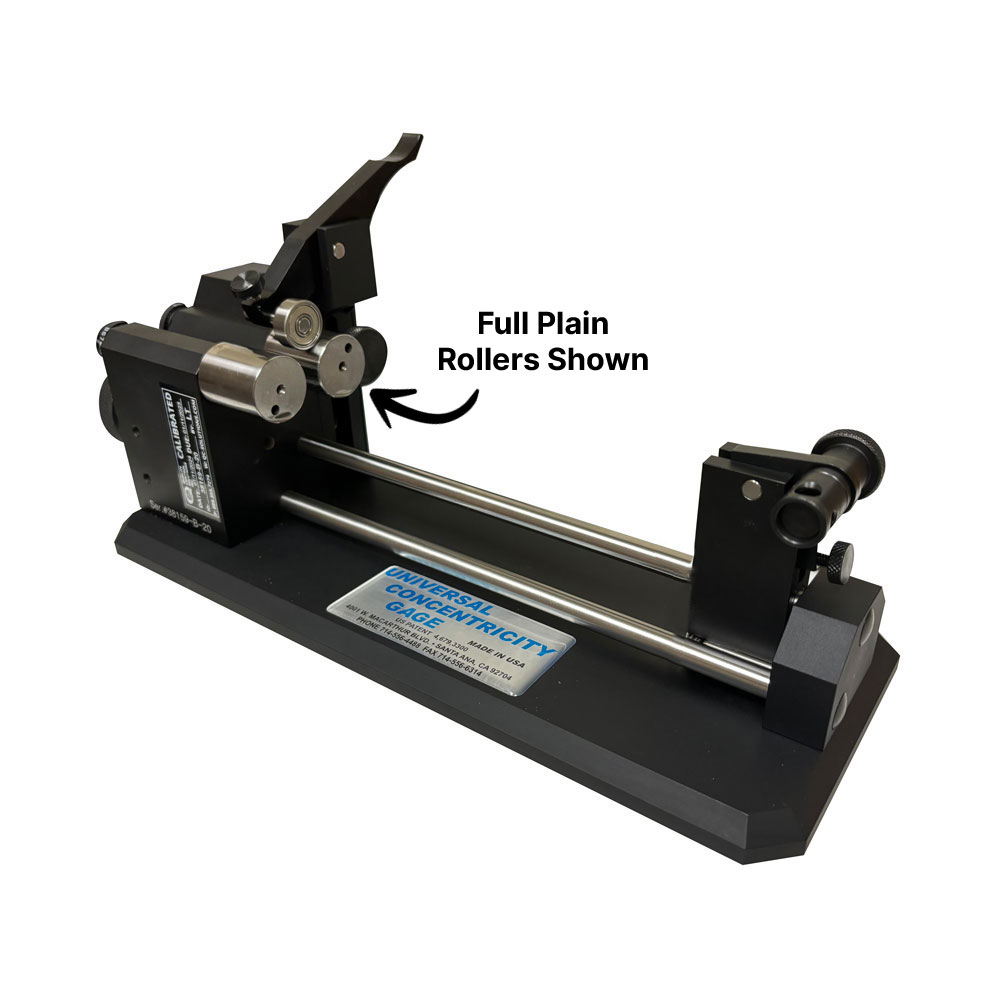

Model Description: Basic Extended Gage / 10-50mm / Standard Carrier
A-10 Standard Concentricity Gage, Accuracy ≤ 4µm (.00016”)
B-20P Precision Gold Concentricity Gage, Accuracy ≤ 2µm (.00008”)
Specifications
Part Diameter Capacity: 3/8″ to 2″ (10mm to 50mm)
Part Length Capacity: Up to 6″ (152mm)
Gage Length: 12.5″ (318mm)
Gage Width: 4.5″ (114mm)
Gage Height: 6″ appx. (152 mm)
Accurate and reliable measurements are a key factor in today’s competitive manufacturing environment. Universal Punch’s patented Concentricity Gaging Systems offer less than 2 microns accuracy that has proven results in a variety of industrial applications. Continuous improvements to its modular design adapts to customer requirements and provides the flexibility necessary for maintaining quality.
There are two classifications calibrated and directly traceable to (N.I.S.T.). Standard Black Gages are guaranteed to be better than ≤ 4µm (.00016″) accuracy. Precision Gold Gages are guaranteed better than ≤ 2µm (.00008”) accuracy.
เกจวัดความเที่ยงตรง รุ่น B-20
รายละเอียดรุ่น: เกจวัดแบบขยายพื้นฐาน / 10-50 มม. / ตัวยึดมาตรฐาน
เกจวัดความเที่ยงตรงมาตรฐาน รุ่น A-10 ความแม่นยำ ≤ 4 µm (.00016”)
เกจวัดความเที่ยงตรงความแม่นยำสูง รุ่น B-20P ความแม่นยำ ≤ 2 µm (.00008”)
ข้อมูลจำเพาะ
ความสามารถในการวัดเส้นผ่านศูนย์กลางชิ้นส่วน: 3/8″ ถึง 2″ (10 มม. ถึง 50 มม.)
ความสามารถในการวัดความยาวชิ้นส่วน: สูงสุด 6″ (152 มม.)
ความยาวเกจ: 12.5″ (318 มม.)
ความกว้างเกจ: 4.5″ (114 มม.)
ความสูงเกจ: ประมาณ 6″ (152 มม.)
การวัดที่แม่นยำและเชื่อถือได้เป็นปัจจัยสำคัญในสภาพแวดล้อมการผลิตที่มีการแข่งขันสูงในปัจจุบัน ระบบวัดความเที่ยงตรงที่ได้รับการจดสิทธิบัตรของ Universal Punch มีความแม่นยำน้อยกว่า 2 ไมครอน ซึ่งได้รับการพิสูจน์แล้วว่าได้ผลลัพธ์ที่ดีในงานอุตสาหกรรมต่างๆ การปรับปรุงอย่างต่อเนื่องในด้านการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับให้เข้ากับความต้องการของลูกค้าและให้ความยืดหยุ่นที่จำเป็นสำหรับการรักษาคุณภาพ
มีการจำแนกประเภทสองแบบที่ได้รับการสอบเทียบและสามารถตรวจสอบย้อนกลับได้โดยตรงไปยัง (N.I.S.T.) เกจวัดมาตรฐานสีดำรับประกันความแม่นยำดีกว่า ≤ 4µm (.00016″) เกจวัดความแม่นยำระดับทองคำรับประกันความแม่นยำดีกว่า ≤ 2µm (.00008”)
คุณสมบัติ
ชุดแขนจับด้านบนแบบปรับได้หลายตำแหน่ง ให้แรงกดและตำแหน่งการหนีบที่หลากหลาย เพื่อรองรับขนาดเส้นผ่านศูนย์กลางของชิ้นส่วนที่แตกต่างกัน
ตัวยึดหัววัดมาตรฐานทั้งหมดมีสกรูปรับละเอียดที่ให้การวางตำแหน่งหัววัดที่แม่นยำ การตั้งค่าศูนย์ และการเคลื่อนที่ของหัววัดที่ราบรื่น เพื่อเพิ่มประสิทธิภาพและความแม่นยำในการวัด
เกจวัดทั้งหมดมาพร้อมกับระบบรอกสายพานไทม์มิ่งแบบขับด้วยมือเป็นมาตรฐาน ซึ่งให้การหมุนของชิ้นส่วนที่ราบรื่นอย่างต่อเนื่องขณะตรวจสอบ (ตัวเลือกเสริม) มีระบบขับเคลื่อนด้วยมอเตอร์ไฟฟ้า 110/220 โวลต์ AC/DC ความเร็วคงที่หรือความเร็วแปรผันให้เลือกใช้
ตัวยึดทั้งหมดมีตำแหน่งที่หลากหลายซึ่งเคลื่อนที่ไปตามแกน Z ของชุดก้านตัวยึด ตัวยึดเอียงได้ 90 องศาเพื่อความสะดวกในการโหลดและขนถ่ายชิ้นส่วน

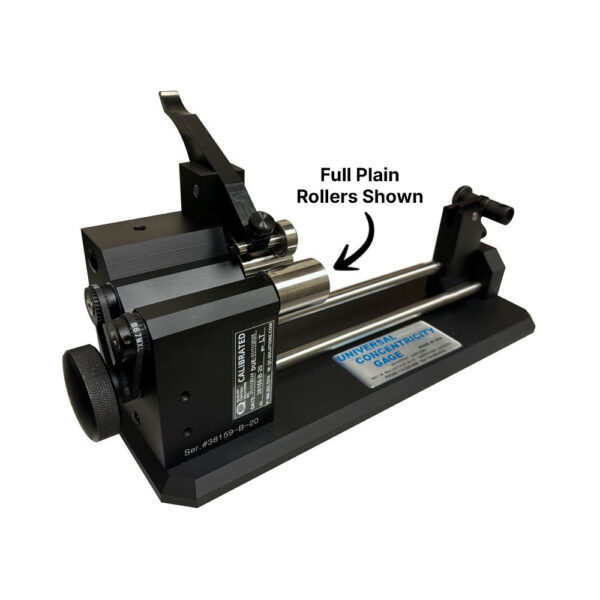

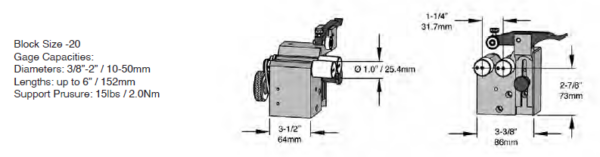

Specifications
Part Diameter Capacity: 3/8″ to 2″ (10mm to 50mm)
Part Length Capacity: Up to 6″ (152mm)
Gage Length: 12.5″ (318mm)
Gage Width: 4.5″ (114mm)
Gage Height: 6″ appx. (152 mm)
B-20 Universal Punch Concentricity Gages are comprised of three main components for assembly:
