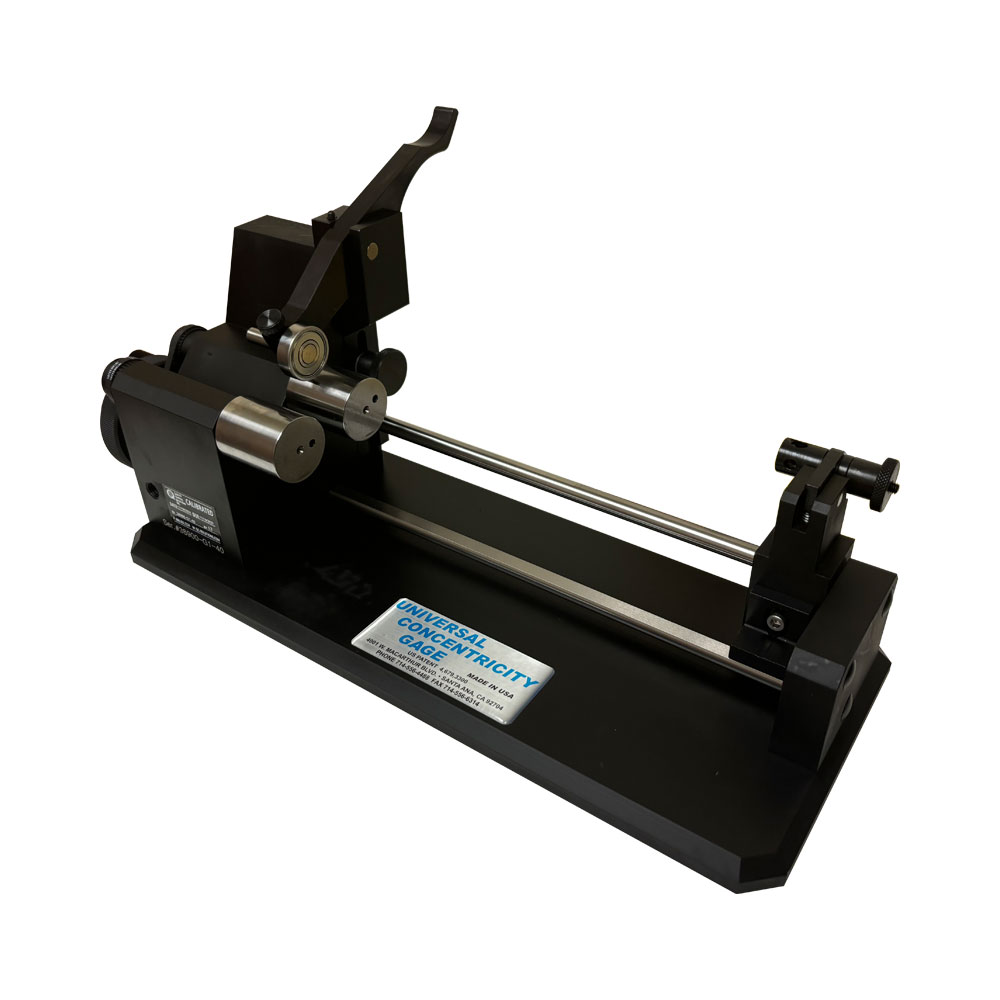

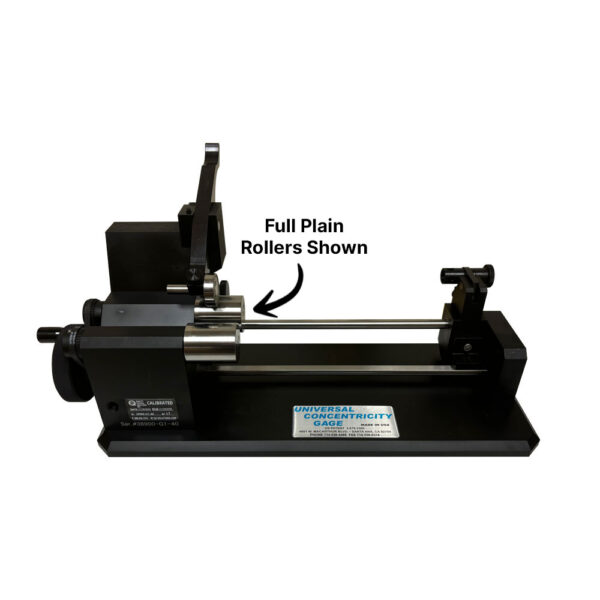

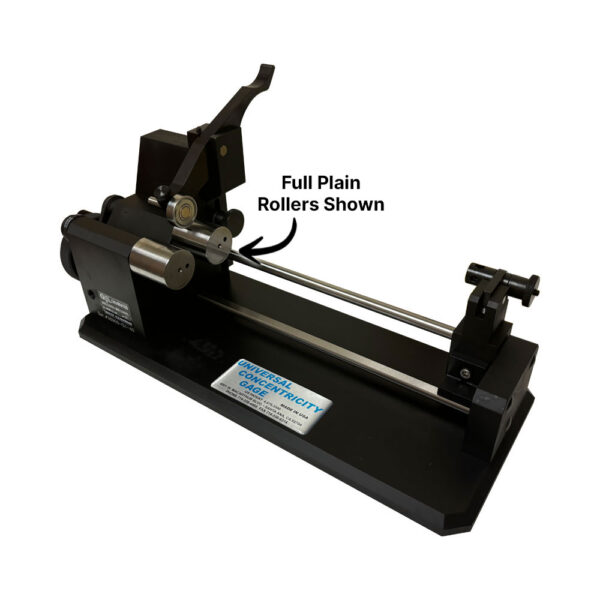

Model G1-40 Concentricity Gage

Model Description: Side Checker Gage / 20-105mm / Side Carrier

G1-40 Standard Concentricity Gage, Accuracy ≤ 4µm (.00016”)

Specifications:
Part Diameter Capacity: 3/4” – 4” (20 – 102 mm)
Part Length Capacity: 0.25” – 8” (6.3 – 203 mm)
Gage Length: 14.5” (368mm)
Gage Width: 6” (152mm)
Gage Height: 8” appx. (203 mm)

Accurate and reliable measurements are a key factor in today’s competitive manufacturing environment. Universal Punch’s patented Concentricity Gaging Systems offer less than 2 microns accuracy that has proven results in a variety of industrial applications. Continuous improvements to its modular design adapts to customer requirements and provides the flexibility necessary for maintaining quality. Standard Black Gages are guaranteed to be better than ≤ 4µm (.00016″) accuracy.

เกจวัดความเที่ยงตรง รุ่น G1-40
รายละเอียดรุ่น: เกจตรวจสอบด้านข้าง / 20-105 มม. / ตัวยึดด้านข้าง

เกจวัดความเที่ยงตรงมาตรฐาน G1-40 ความแม่นยำ ≤ 4µm (.00016”)

ข้อมูลจำเพาะ:
ความสามารถในการวัดเส้นผ่านศูนย์กลางชิ้นส่วน: 3/4” – 4” (20 – 102 มม.)
ความสามารถในการวัดความยาวชิ้นส่วน: 0.25” – 8” (6.3 – 203 มม.)
ความยาวเกจ: 14.5” (368 มม.)
ความกว้างเกจ: 6” (152 มม.)
ความสูงเกจ: ประมาณ 8” (203 มม.)

การวัดที่แม่นยำและเชื่อถือได้เป็นปัจจัยสำคัญในสภาพแวดล้อมการผลิตที่มีการแข่งขันสูงในปัจจุบัน ระบบวัดความเที่ยงตรงที่ได้รับการจดสิทธิบัตรของ Universal Punch มีความแม่นยำน้อยกว่า 2 ไมครอน ซึ่งพิสูจน์แล้วว่าได้ผลลัพธ์ที่ดีในงานอุตสาหกรรมต่างๆ การปรับปรุงอย่างต่อเนื่องในการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับให้เข้ากับความต้องการของลูกค้าและให้ความยืดหยุ่นที่จำเป็นสำหรับการรักษาคุณภาพ เกจวัดมาตรฐานสีดำรับประกันความแม่นยำดีกว่า ≤ 4 ไมโครเมตร (.00016 นิ้ว)
