spindle runout test bar can be used to test your CNC machine tools for accuracy and alignments
Test Bar. For inspection and maintenance of machine spindles; Highest quality machine maintenance tools for use as precision measuring instruments
Test bar spindle HSKA40 HSKA50 HSKA63 HSKA100
Lathe Alignment test bar
Test bar spindle runout
Test bar spindle BT30 BT40 BT50
แท่งทดสอบการเบี่ยงเบนของแกนหมุน สามารถใช้ทดสอบความแม่นยำและการจัดแนวของเครื่องมือกล CNC ของคุณได้
แท่งทดสอบ สำหรับการตรวจสอบและบำรุงรักษาแกนหมุนของเครื่องจักร เครื่องมือบำรุงรักษาเครื่องจักรคุณภาพสูงสุด สำหรับใช้เป็นเครื่องมือวัดความแม่นยำ
55HG-BT 55HG Test Bar BT
55HG 55HG BBT Test Bar

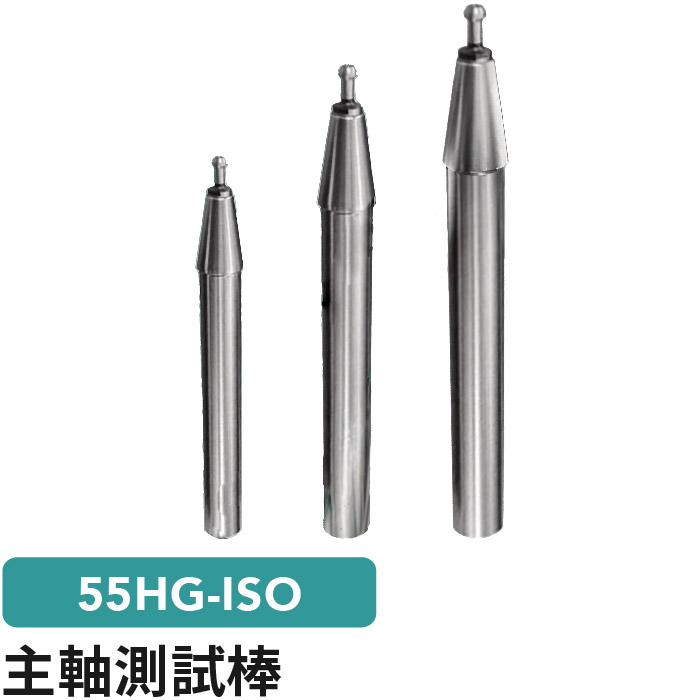

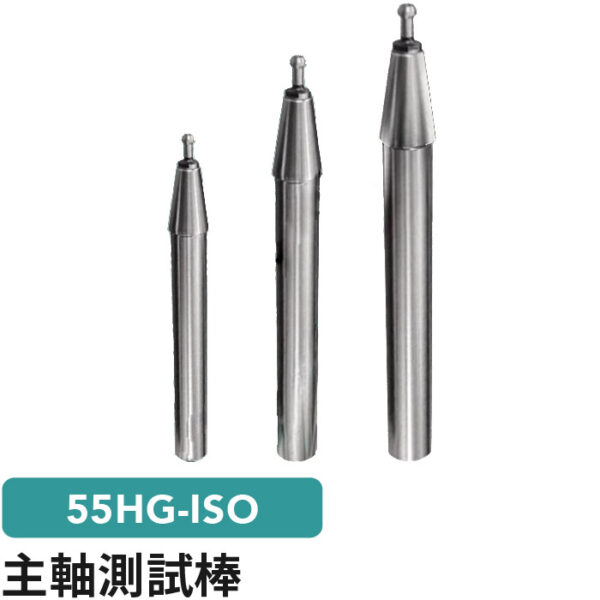

55HG ISO Test Bar

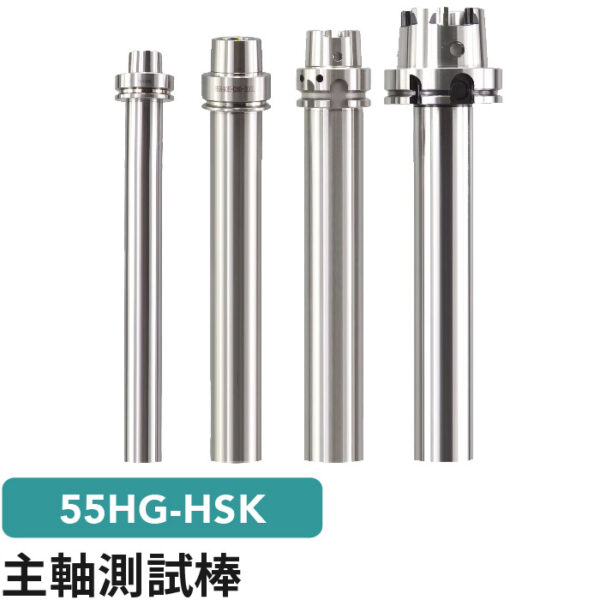

55HG 55HG Test Bar HSK
BT spindle test rod
55HG-BT 55HG Test Bar BT
55HG 55HG BBT Test Bar
55HG ISO Test Bar
55HG 55HG Test Bar HSK
N2R
N2ATC N2ATC triple test bar

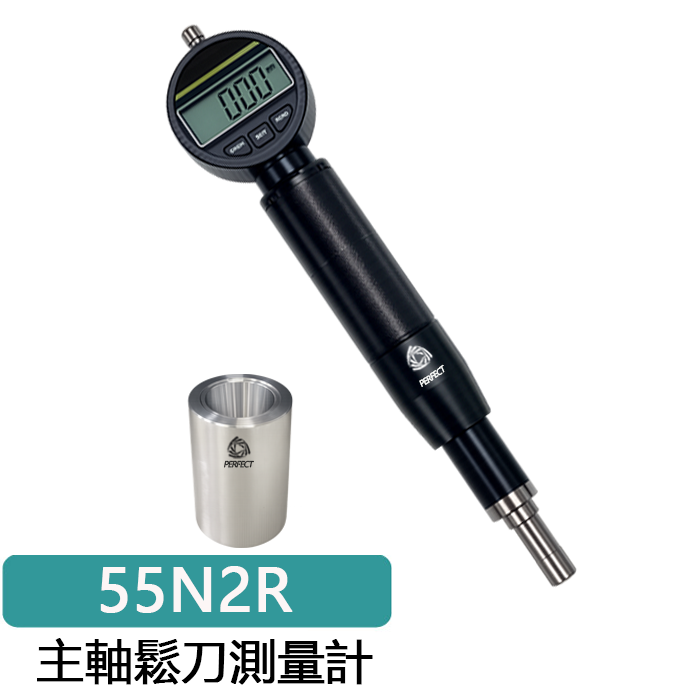

55N2R Spindle loose knife

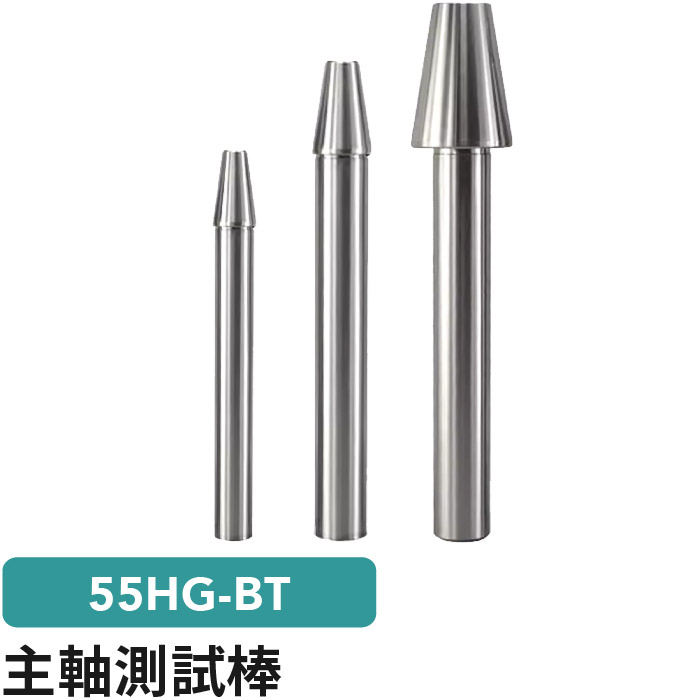

Model : 55HG-BT
Test arbor is used to measure the runout of machine spindle.
Taper Contant > 85%
BT Test Bar
| Item No. | D | L | Roundness | Concentricity | Weight(KG) |
| 55HG-BT30 | 30 | 250/300 | < 0.003 | <0.005 | 3.5kg |
| 55HG-BT40 | 40 | 300 | 4.7kg | ||
| 55HG-BT50 | 50 | 300 | 6.5kg |
Model : 55HG

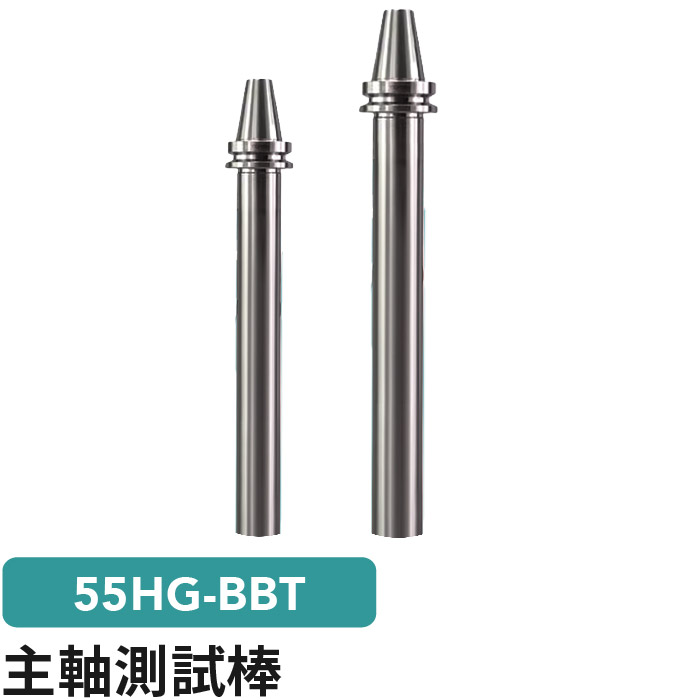

55HG BBT Test Bar
| 訂購編號 | D | L | 真圓度 | 同心度 | 包裝重量kg |
| 55HG-BBT30 | 30 | 250 | ≦0.003 | ≦0.002 | 3kg |
| 55HG-BBT40 | 40 | 300 | 4kg |
Model : 55HG
| 型號 | D | L | 真圓度 | 同心度 | 重量 |
| ISO20 | 20 | 150 | ≦0.003 | ≦0.002 | 1.8 |
| 20 | 200 | 2 | |||
| ISO25 | 20 | 100 | 1.5 | ||
| 20 | 150 | 1.8 | |||
| 20 | 200 | 2 | |||
| ISO30 | 30 | 250 | 2.2 |
Model : 55HG
Taper tightness>85%
Made of alloy steel
HRC56°~58°
Body accuracy: 0.001mm
True roundness:≦0.003
| 型號 | D | L | 真圓度 | 同心度 | 重量 |
| HSK25E | 22 | 100 | ≦0.003 | ≦0.003 | 1.1 |
| 20 | 150 | 1.2 | |||
| HSK32E | 20 | 180 | 1.2 | ||
| HSK32A | 25 | 200 | 1.2 | ||
| HSK40E | 25 | 200 | 1.8 | ||
| HSK40A/E | 30 | 200 | 1.8 | ||
| 32 | 200 | 2.2 | |||
| HSK50E | 30 | 250 | 2.2 | ||
| HSK50A | 32 | 250 | 2.2 | ||
| HSK63A | 40 | 300 | 2.9 | ||
| HSK63F | 40 | 300 | 5.9 | ||
| HSK100A | 40 | 300 | 7 |
