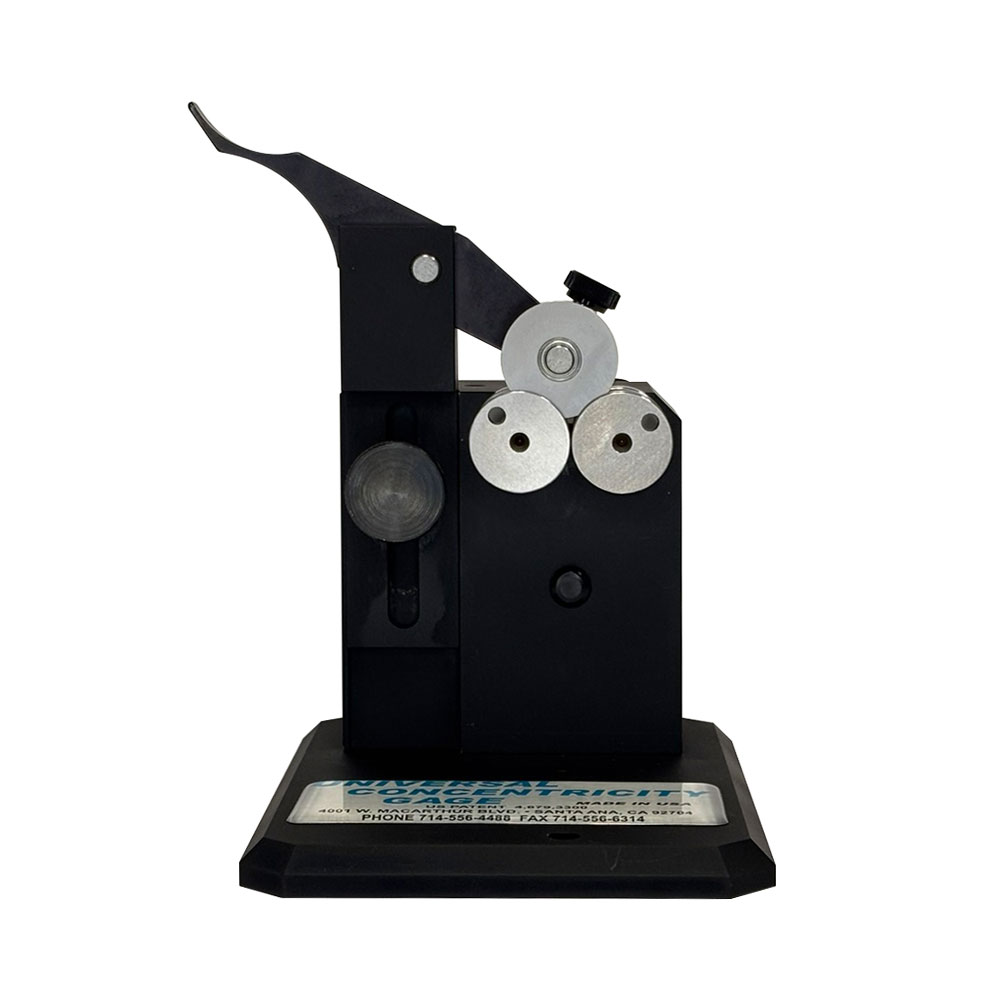

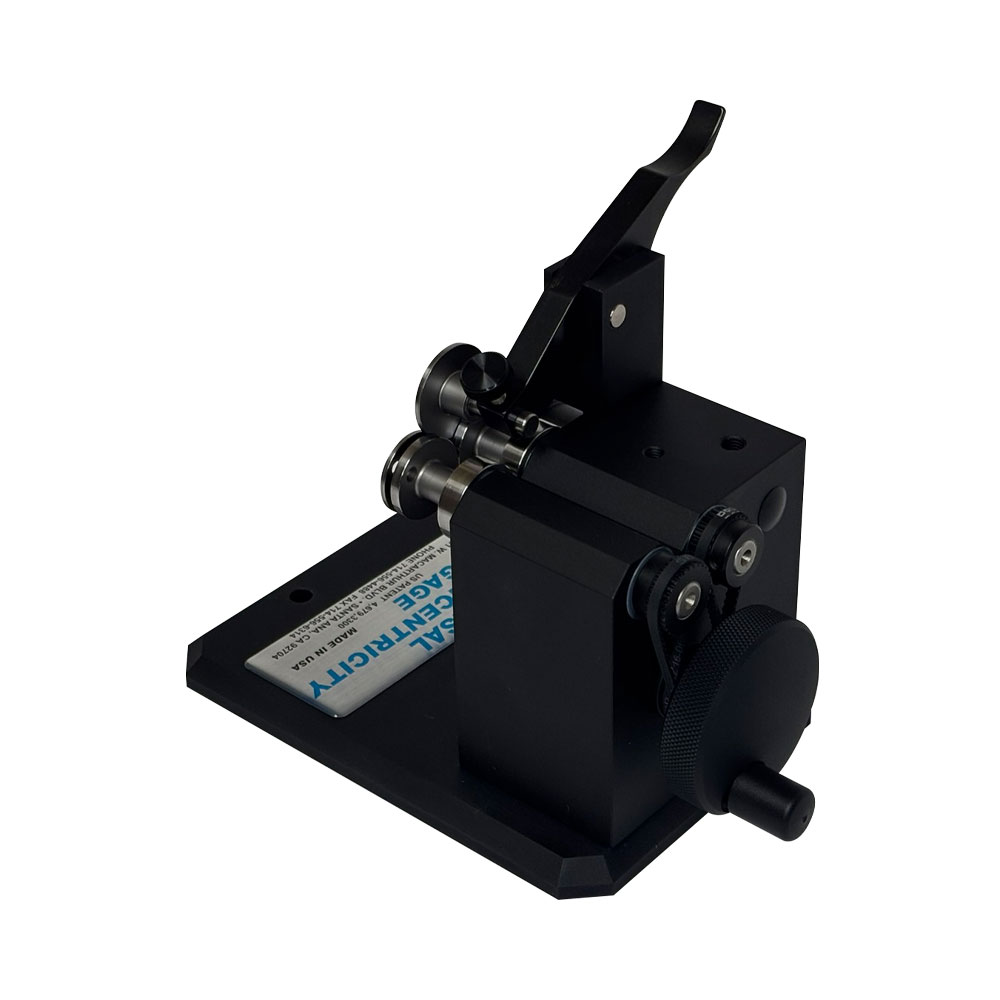

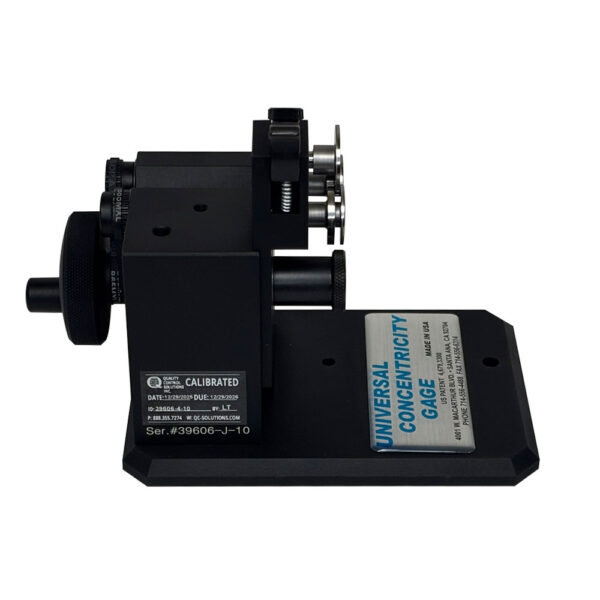

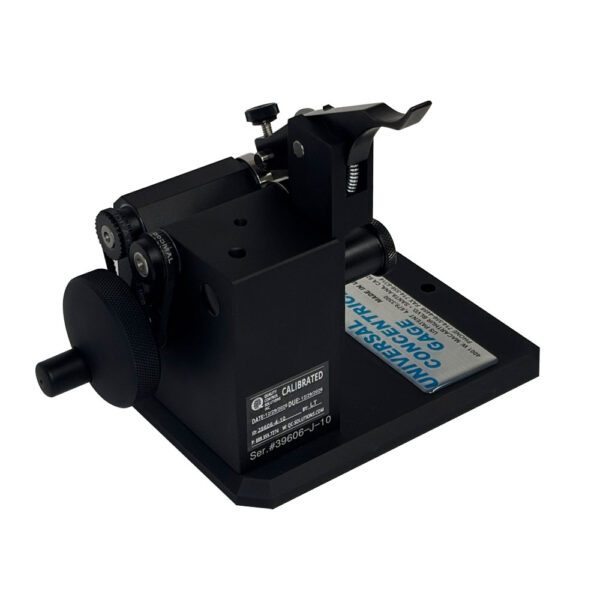

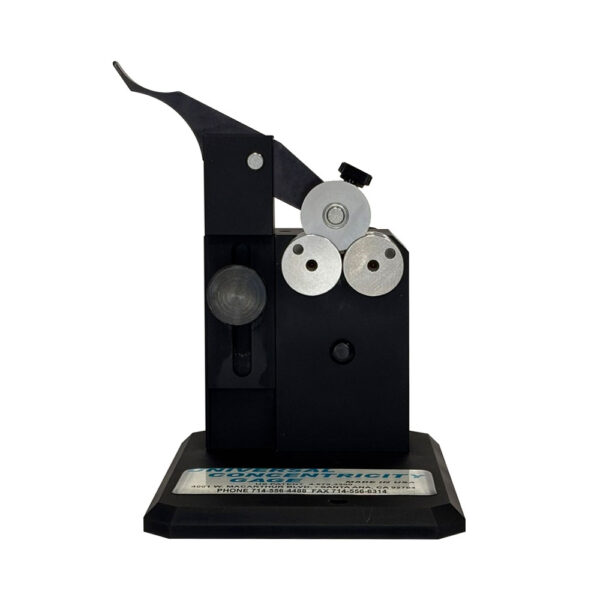

เกจวัดความเที่ยงตรง รุ่น J-10
รายละเอียดรุ่น: เกจวัดแบบแผ่นเรียบหรือแบบเปรียบเทียบ / 3-25 มม.

เกจวัดความเที่ยงตรงมาตรฐาน J-10 ความแม่นยำ ≤ 4µm (.00016”)

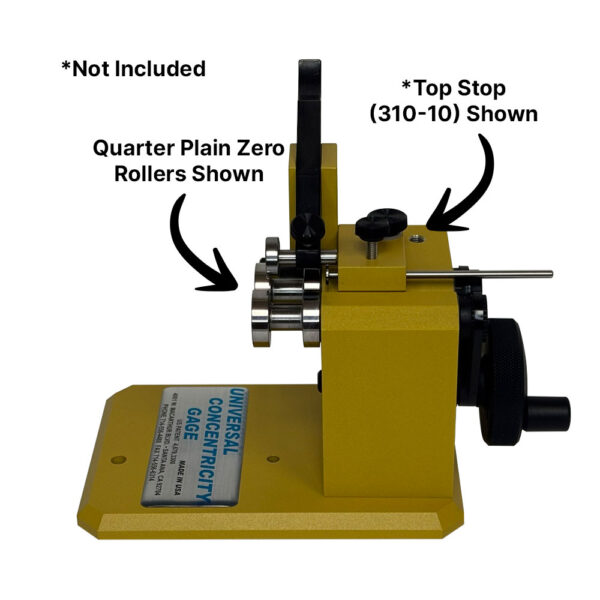

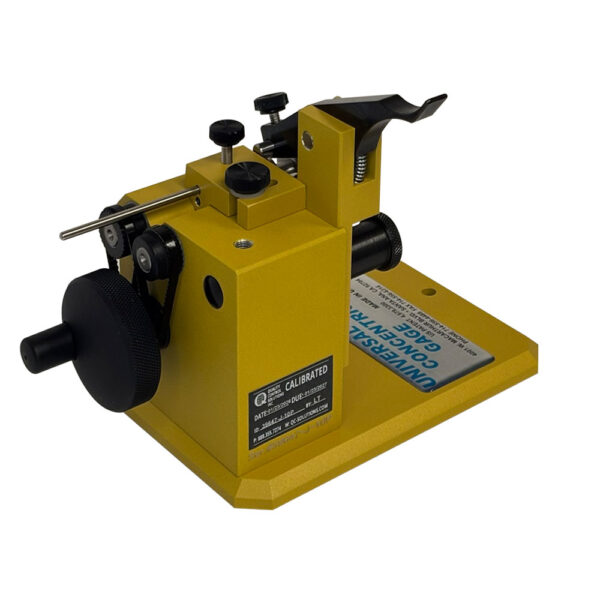

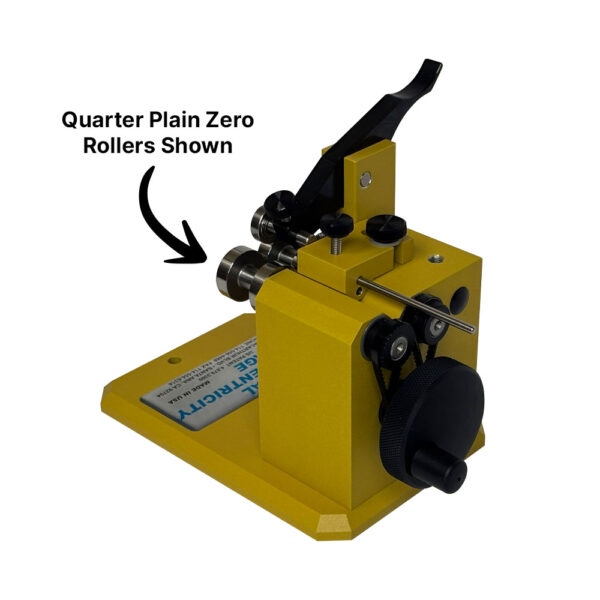

เกจวัดความเที่ยงตรงความแม่นยำสูง J-10P สีทอง ความแม่นยำ ≤ 2µm (.00008”)

ข้อมูลจำเพาะ:
ขนาดเส้นผ่านศูนย์กลางชิ้นงานที่รองรับ: 1/8” ถึง 1” (3 มม. ถึง 25 มม.)
เส้นผ่านศูนย์กลางขั้นต่ำ 1/24” (1 มม.) หรือน้อยกว่า เมื่อใช้ลูกกลิ้งแบบ Zero
ความยาวชิ้นงานที่รองรับ: สูงสุด 4” (102 มม.)
ความยาวเกจ: 6” (152 มม.)
ความกว้างเกจ: 4.5” (114 มม.)
ความสูงเกจ: ประมาณ 5.5” (140 มม.)

การวัดที่แม่นยำและเชื่อถือได้เป็นปัจจัยสำคัญในสภาพแวดล้อมการผลิตที่มีการแข่งขันสูงในปัจจุบัน ระบบวัดความเที่ยงตรงที่ได้รับการจดสิทธิบัตรของ Universal Punch มีความคลาดเคลื่อนน้อยกว่า 2 เท่า ความแม่นยำระดับไมครอนที่พิสูจน์แล้วในหลากหลายการใช้งานทางอุตสาหกรรม การปรับปรุงอย่างต่อเนื่องในการออกแบบแบบโมดูลาร์ทำให้สามารถปรับให้เข้ากับความต้องการของลูกค้าและให้ความยืดหยุ่นที่จำเป็นสำหรับการรักษาคุณภาพ

มีการจำแนกประเภทสองแบบที่สอบเทียบและตรวจสอบย้อนกลับได้โดยตรงไปยัง (N.I.S.T.) เกจสีดำมาตรฐานรับประกันความแม่นยำดีกว่า ≤ 4µm (.00016″) เกจสีทองความแม่นยำสูงรับประกันความแม่นยำดีกว่า ≤ 2µm (.00008”)

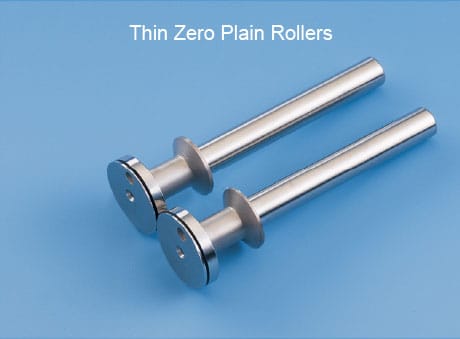

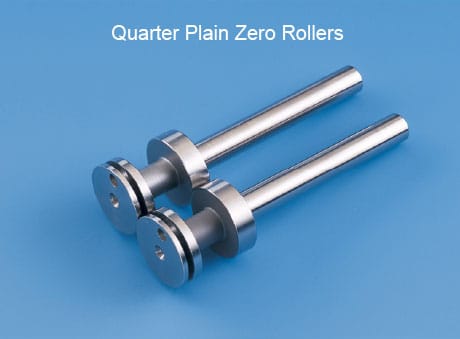

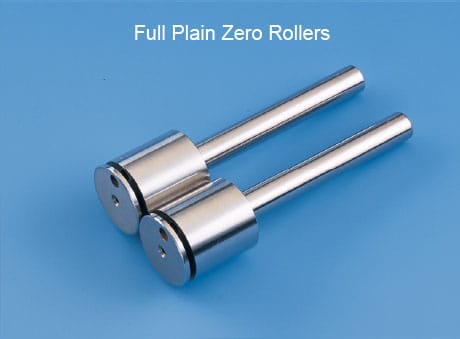

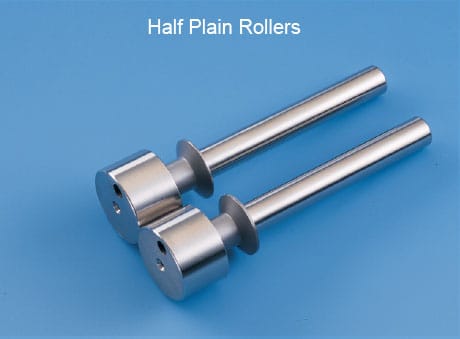

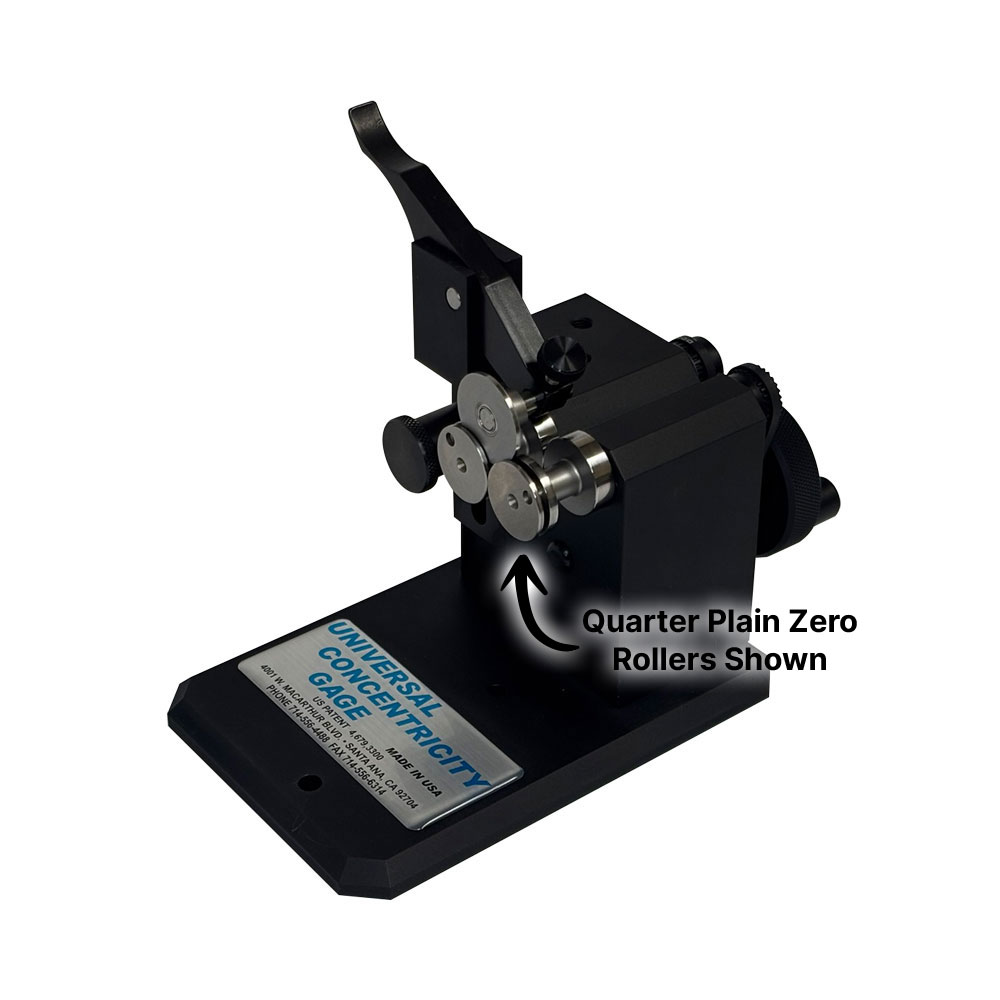

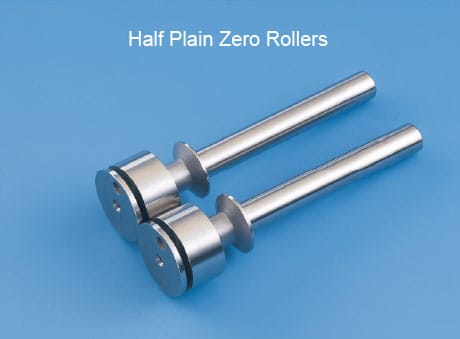

ลูกกลิ้งศูนย์แบบเรียบ

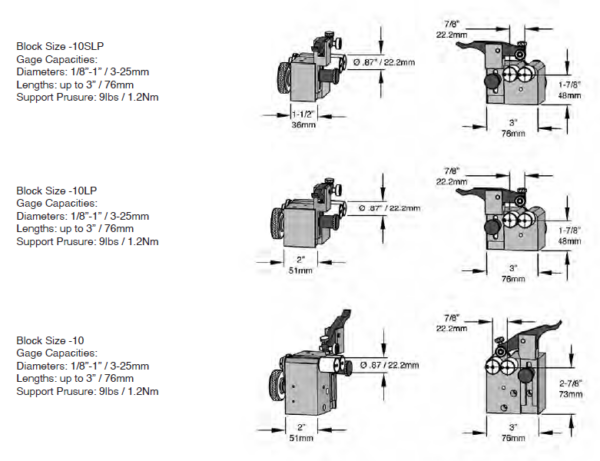

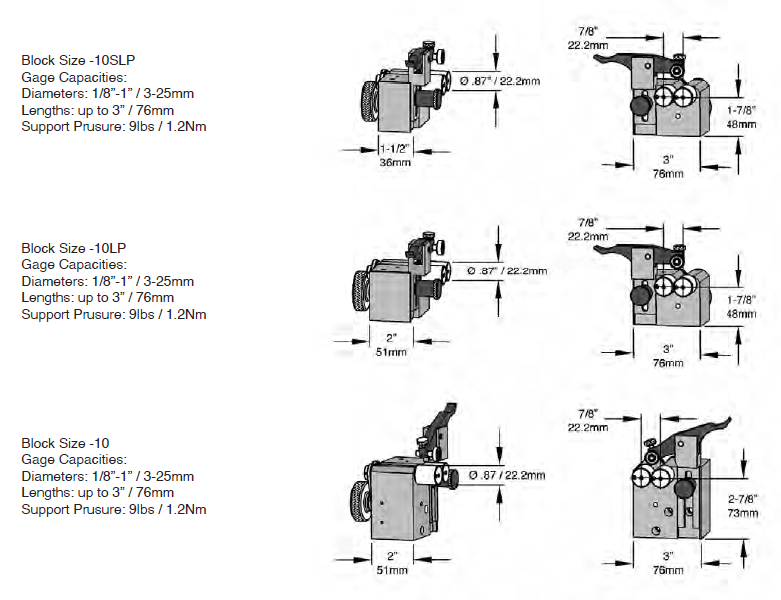

สำหรับรุ่นขนาดบล็อก -10 สามารถใช้ลูกกลิ้งศูนย์แบบเรียบเพื่อลดขนาดเส้นผ่านศูนย์กลางขั้นต่ำให้เหลือเกือบศูนย์นิ้ว/มม.

คุณสมบัติ
ชุดประกอบแอกแขนด้านบนแบบปรับได้หลายตำแหน่งให้แรงดันและตำแหน่งการหนีบที่หลากหลายเพื่อรองรับขนาดเส้นผ่านศูนย์กลางของชิ้นส่วนที่หลากหลาย
ตัวยึดตัวบ่งชี้มาตรฐานทั้งหมดมีสกรูปรับละเอียดที่ให้ตำแหน่งหัววัดตัวบ่งชี้ที่แม่นยำ การตั้งค่าศูนย์ และให้การเคลื่อนที่ของตัวบ่งชี้ที่ราบรื่นเพื่อเพิ่มประสิทธิภาพและความแม่นยำในการวัด

เกจวัดทุกรุ่นมาพร้อมกับระบบรอกสายพานไทม์มิ่งแบบขับด้วยมือเป็นมาตรฐาน ซึ่งให้การหมุนชิ้นส่วนที่ราบรื่นและสม่ำเสมอขณะตรวจสอบ (ตัวเลือกเสริม) มีระบบขับเคลื่อนด้วยมอเตอร์ไฟฟ้ากระแสสลับ/กระแสตรง 110/220 โวลต์ ความเร็วคงที่ หรือความเร็วแปรผันให้เลือกใช้
ตัวยึดทุกตัวมีตำแหน่งที่หลากหลายซึ่งเคลื่อนที่ไปตามแกน Z ของชุดก้านตัวยึด ตัวยึดสามารถเอียงได้ 90 องศาเพื่ออำนวยความสะดวกในการโหลดและขนถ่ายชิ้นส่วน
ชุดมอเตอร์ความเร็วแปรผัน
รวมแผ่นฐาน ขนาด 11 นิ้ว/267 มม.

ราคาตัวเลือกมาตรฐานจะอัพเกรดเป็นระบบขับเคลื่อนความเร็วแปรผัน 24VDC / 0-10 รอบต่อนาที ซีรี่ส์ AXU ผสมผสานมอเตอร์ AC/DC แบบไร้แปรงถ่านขนาดกะทัดรัดเข้ากับหน่วยควบคุมความเร็วในตัว

ในกรณีที่การใช้งานต้องการการหมุนแบบไม่ต้องใช้มือ Universal มีอุปกรณ์เสริมแบบมอเตอร์ที่ปรับให้เข้ากับเกจวัดทุกรุ่น การติดตั้งมอเตอร์ควบคุมความเร็วแปรผันแบบใช้มอเตอร์ประกอบด้วย ฐานใหม่ ชุดสายไฟสวิตช์เปิด/ปิด สวิตช์เดินหน้า/ถอยหลัง เกียร์ทดรอบความเร็วแปรผัน และมอเตอร์ ในการสั่งซื้อ โปรดเลือกการอัพเกรดและหม้อแปลงที่เหมาะสม

Specifications:

Part Diameter Capacity: 1/8” to 1” (3mm to 25mm)

Diameter Minimum 1/24” (1mm) or less with Zero Style Rollers

Part Length Capacity: Up to 4” (102mm)

Gage Length: 6” (152mm)

Gage Width: 4.5” (114mm)

Gage Height: 5.5” appx. (140 mm)

J-10 Universal Punch Concentricity Gages are comprised of three main components for assembly:
