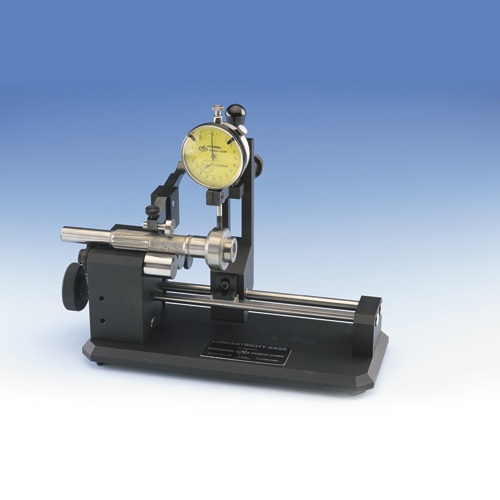

เกจวัดความเที่ยงตรง รุ่น G2-20
รายละเอียดรุ่น: เกจวัดด้านข้าง / 10-50 มม. / ตัวยึดแนวตั้ง
เกจวัดความเที่ยงตรงมาตรฐาน G2-20 ความแม่นยำ ≤ 4µm (.00016”)
เกจวัดความเที่ยงตรงความแม่นยำสูง G2-20P ความแม่นยำ ≤ 2µm (.00008”)
ข้อมูลจำเพาะ:
ขนาดเส้นผ่านศูนย์กลางชิ้นงาน: 3/8” – 2” (10 – 50 มม.)
ความยาวชิ้นงาน: 0.18” – 6” (4.7 – 152 มม.)
ความยาวเกจ: 12.5” (318 มม.)
ความกว้างเกจ: 4.5” (114 มม.)
ความสูงเกจ: ประมาณ 6” (152 มม.)
การวัดที่แม่นยำและเชื่อถือได้เป็นปัจจัยสำคัญในสภาพแวดล้อมการผลิตที่มีการแข่งขันสูงในปัจจุบัน ระบบวัดความเที่ยงตรงที่ได้รับการจดสิทธิบัตรของ Universal Punch มีความแม่นยำน้อยกว่า 2 ไมครอน ซึ่งได้รับการพิสูจน์แล้วว่าเชื่อถือได้ ส่งผลให้มีการใช้งานในอุตสาหกรรมที่หลากหลาย การปรับปรุงอย่างต่อเนื่องในด้านการออกแบบแบบโมดูลาร์ทำให้สามารถปรับให้เข้ากับความต้องการของลูกค้าและให้ความยืดหยุ่นที่จำเป็นสำหรับการรักษาคุณภาพ
มีการจำแนกประเภทสองแบบที่ได้รับการสอบเทียบและสามารถตรวจสอบย้อนกลับได้โดยตรงไปยัง (N.I.S.T.) เกจสีดำมาตรฐานรับประกันความแม่นยำดีกว่า ≤ 4µm (.00016″) เกจสีทองความแม่นยำสูงรับประกันความแม่นยำดีกว่า ≤ 2µm (.00008”)
Model Description: Side Checker Gage / 10-50mm / Vertical Carrier
G2-20 Standard Concentricity Gage, Accuracy ≤ 4µm (.00016”)
G2-20P Precision Gold Concentricity Gage, Accuracy ≤ 2µm (.00008”)
Specifications:
Part Diameter Capacity: 3/8” – 2” (10 – 50 mm)
Part Length Capacity: 0.18” – 6” (4.7 – 152 mm)
Gage Length: 12.5” (318mm)
Gage Width: 4.5” (114mm)
Gage Height: 6” appx. (152 mm)
Accurate and reliable measurements are a key factor in today’s competitive manufacturing environment. Universal Punch’s patented Concentricity Gaging Systems offer less than 2 microns accuracy that has proven results in a variety of industrial applications. Continuous improvements to its modular design adapts to customer requirements and provides the flexibility necessary for maintaining quality.
There are two classifications calibrated and directly traceable to (N.I.S.T.). Standard Black Gages are guaranteed to be better than ≤ 4µm (.00016″) accuracy. Precision Gold Gages are guaranteed better than ≤ 2µm (.00008”) accuracy.
