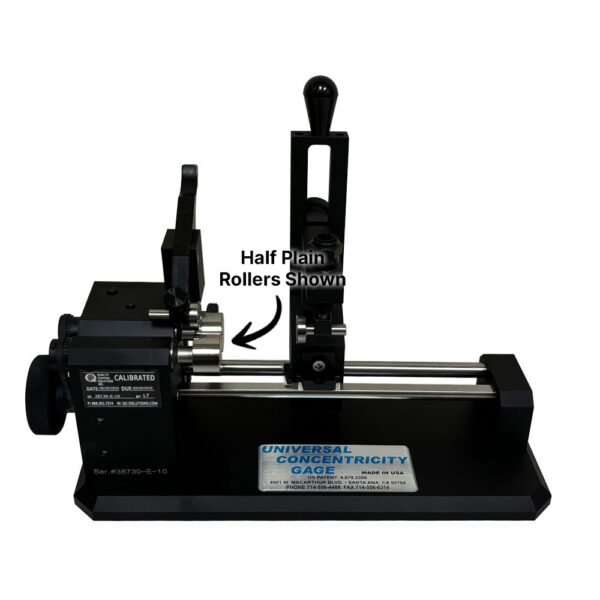

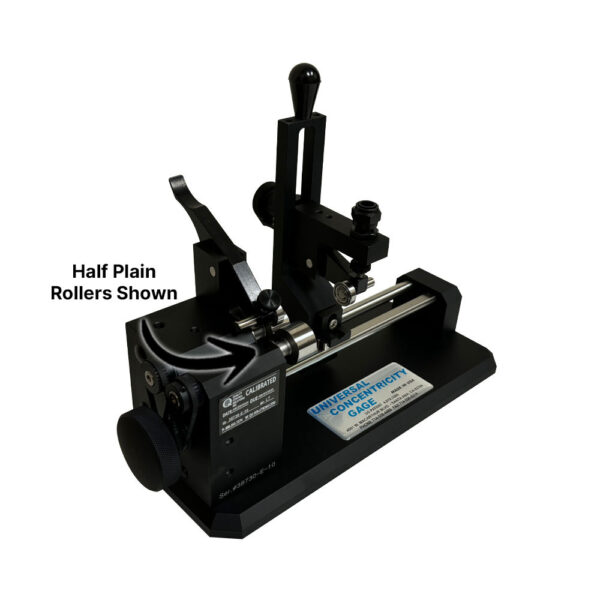

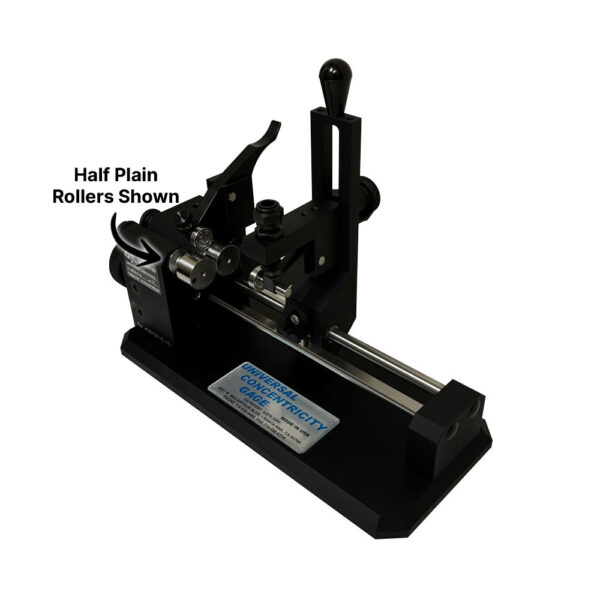

Model E-10 Concentricity Gage

Model Description: Eccentric Checker Gage / 3-25mm / Vertical Roller Carrier

E-10 Standard Concentricity Gage, Accuracy ≤ 4µm (.00016”)
E-10P Precision Gold Concentricity Gage, Accuracy ≤ 2µm (.00008”)

Specifications:
Part Diameter Capacity: 1/8” to 1” (3mm to 25mm)
Diameter Minimum 1/24” (1mm) or less with Zero Style Rollers
Part Length Capacity: Up to 4” (102mm)
Gage Length: 10.5” (267mm)
Gage Width: 4.5” (114mm)
Gage Height: 6” appx. (152 mm)

Accurate and reliable measurements are a key factor in today’s competitive manufacturing environment. Universal Punch’s patented Concentricity Gaging Systems offer less than 2 microns accuracy that has proven results in a variety of industrial applications. Continuous improvements to its modular design adapts to customer requirements and provides the flexibility necessary for maintaining quality.

There are two classifications calibrated and directly traceable to (N.I.S.T.). Standard Black Gages are guaranteed to be better than ≤ 4µm (.00016″) accuracy. Precision Gold Gages are guaranteed better than ≤ 2µm (.00008”) accuracy.

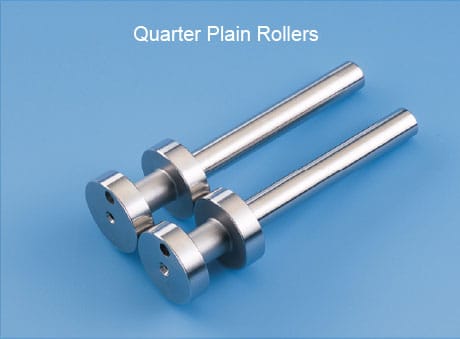

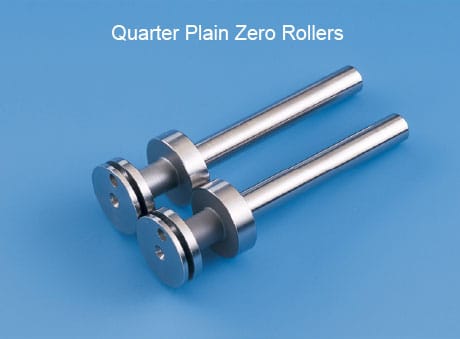

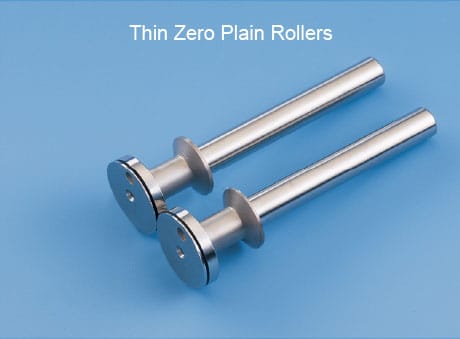

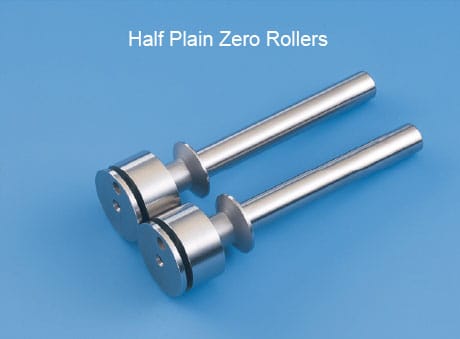

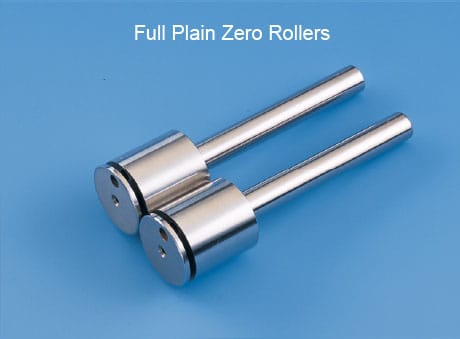

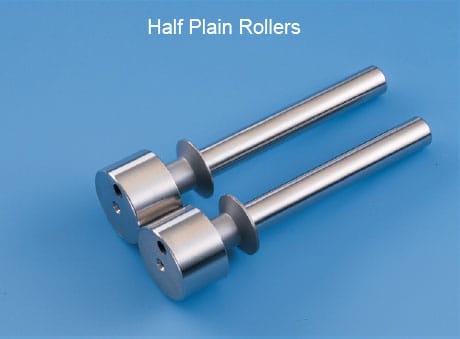

Zero Plain Rollers

For Block Size -10 models, Zero Plain Rollers may be used to decrease the capacity diameter minimum to nearly zero in/mm.

Features

• Adjustable multi-position top arm yoke assembly offers a variety of clamping pressures and positions to accommodate a range of part diameter sizes.

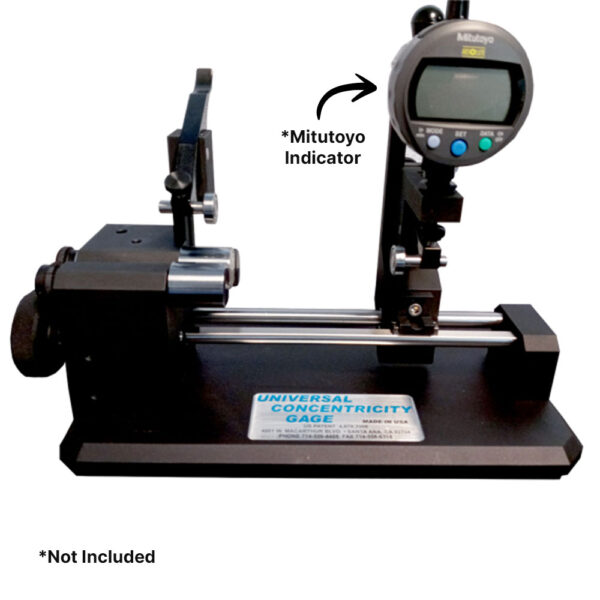

• All standard indicator carriers have fine adjustment screws that provide accurate indicator probe positioning, zeroing and provide smooth indicator movement to increase measuring performance and accuracy.

• All gages come standard with a manual drive timing belt pulleys system that provides a constant smooth part rotation when inspecting. (Optional) 110/220 volts AC/DC fixed speed or variable speed motorized drive systems are available.

• All carriers offer a variety of positions that move along the Z-axis of the carrier rod assembly. The carrier tilts 90 degrees to facilitate easy loading and unloading of parts.

Variable Speed Motor Assembly

Includes Base Plate, 15”/381mm.

The standard option price upgrades to a Variable Speed Drive System, 24VDC / 0-10rpm. The AXU Series combines a compact, brushless AC/DC motors with a built in speed control unit.

Where applications require hands-free for rotation, Universal has motorized accessories that adapt to all the gage models. Motorized Variable speed controlled motor installation includes; new base, on/off switch harness, forward/reverse switch, variable speed gearbox, and motor. To order, choose appropriate upgrade and transformer.

เกจวัดความเที่ยงตรง รุ่น E-10
รายละเอียดรุ่น: เกจวัดความเที่ยงตรงแบบเยื้องศูนย์ / 3-25 มม. / ตัวยึดลูกกลิ้งแนวตั้ง

เกจวัดความเที่ยงตรงมาตรฐาน E-10 ความแม่นยำ ≤ 4µm (.00016”)
เกจวัดความเที่ยงตรงความแม่นยำสูง E-10P ความแม่นยำ ≤ 2µm (.00008”)

ข้อมูลจำเพาะ:
ความสามารถในการวัดเส้นผ่านศูนย์กลางชิ้นส่วน: 1/8” ถึง 1” (3 มม. ถึง 25 มม.)
เส้นผ่านศูนย์กลางขั้นต่ำ 1/24” (1 มม.) หรือน้อยกว่าเมื่อใช้ลูกกลิ้งแบบศูนย์
ความสามารถในการวัดความยาวชิ้นส่วน: สูงสุด 4” (102 มม.)
ความยาวเกจ: 10.5” (267 มม.)
ความกว้างเกจ: 4.5” (114 มม.)
ความสูงเกจ: ประมาณ 6” (152 มม.)

การวัดที่แม่นยำและเชื่อถือได้เป็นปัจจัยสำคัญในสภาพแวดล้อมการผลิตที่มีการแข่งขันสูงในปัจจุบัน ระบบวัดความเที่ยงตรงที่ได้รับการจดสิทธิบัตรของ Universal Punch นำเสนอ… ความแม่นยำน้อยกว่า 2 ไมครอน ซึ่งได้รับการพิสูจน์แล้วว่าให้ผลลัพธ์ที่ดีในงานอุตสาหกรรมหลากหลายประเภท การปรับปรุงอย่างต่อเนื่องในด้านการออกแบบแบบโมดูลาร์ทำให้สามารถปรับให้เข้ากับความต้องการของลูกค้าและให้ความยืดหยุ่นที่จำเป็นสำหรับการรักษาคุณภาพ

มีการจำแนกประเภทสองแบบที่สอบเทียบและสามารถตรวจสอบย้อนกลับได้โดยตรงไปยัง (N.I.S.T.) เกจสีดำมาตรฐานรับประกันความแม่นยำดีกว่า ≤ 4µm (.00016″) เกจสีทองความแม่นยำสูงรับประกันความแม่นยำดีกว่า ≤ 2µm (.00008”)

ลูกกลิ้งศูนย์แบบเรียบ
สำหรับรุ่นขนาดบล็อก -10 สามารถใช้ลูกกลิ้งศูนย์แบบเรียบเพื่อลดขนาดเส้นผ่านศูนย์กลางขั้นต่ำให้เหลือเกือบศูนย์นิ้ว/มม.

คุณสมบัติ
ชุดประกอบแอกแขนด้านบนแบบปรับได้หลายตำแหน่งให้แรงกดและตำแหน่งการหนีบที่หลากหลายเพื่อรองรับขนาดเส้นผ่านศูนย์กลางของชิ้นส่วนที่หลากหลาย
ตัวยึดตัวบ่งชี้มาตรฐานทั้งหมดมีสกรูปรับละเอียดที่ให้การวางตำแหน่งหัววัดตัวบ่งชี้ที่แม่นยำ การตั้งค่าศูนย์ และให้การเคลื่อนที่ของตัวบ่งชี้ที่ราบรื่นเพื่อเพิ่มประสิทธิภาพและความแม่นยำในการวัด

เกจวัดทุกรุ่นมาพร้อมกับระบบรอกสายพานไทม์มิ่งแบบขับด้วยมือเป็นมาตรฐาน ซึ่งให้การหมุนชิ้นส่วนที่ราบรื่นและสม่ำเสมอขณะตรวจสอบ (ตัวเลือกเสริม) มีระบบขับเคลื่อนด้วยมอเตอร์ไฟฟ้ากระแสสลับ/กระแสตรง 110/220 โวลต์ ความเร็วคงที่ หรือความเร็วแปรผันให้เลือกใช้
ตัวยึดทุกตัวมีตำแหน่งที่หลากหลายซึ่งเคลื่อนที่ไปตามแกน Z ของชุดก้านตัวยึด ตัวยึดสามารถเอียงได้ 90 องศาเพื่ออำนวยความสะดวกในการโหลดและขนถ่ายชิ้นส่วน
ชุดมอเตอร์ความเร็วแปรผัน
รวมแผ่นฐาน ขนาด 15 นิ้ว/381 มม.

ราคาตัวเลือกมาตรฐานจะอัพเกรดเป็นระบบขับเคลื่อนความเร็วแปรผัน 24VDC / 0-10 รอบต่อนาที ซีรี่ส์ AXU ผสมผสานมอเตอร์ AC/DC แบบไร้แปรงถ่านขนาดกะทัดรัดเข้ากับหน่วยควบคุมความเร็วในตัว

ในกรณีที่การใช้งานต้องการการหมุนแบบไม่ต้องใช้มือ Universal มีอุปกรณ์เสริมแบบมอเตอร์ที่ปรับให้เข้ากับเกจวัดทุกรุ่น การติดตั้งมอเตอร์ควบคุมความเร็วแปรผันแบบใช้มอเตอร์ประกอบด้วย ฐานใหม่ ชุดสายไฟสวิตช์เปิด/ปิด สวิตช์เดินหน้า/ถอยหลัง เกียร์ทดรอบความเร็วแปรผัน และมอเตอร์ ในการสั่งซื้อ โปรดเลือกการอัพเกรดและหม้อแปลงที่เหมาะสม
