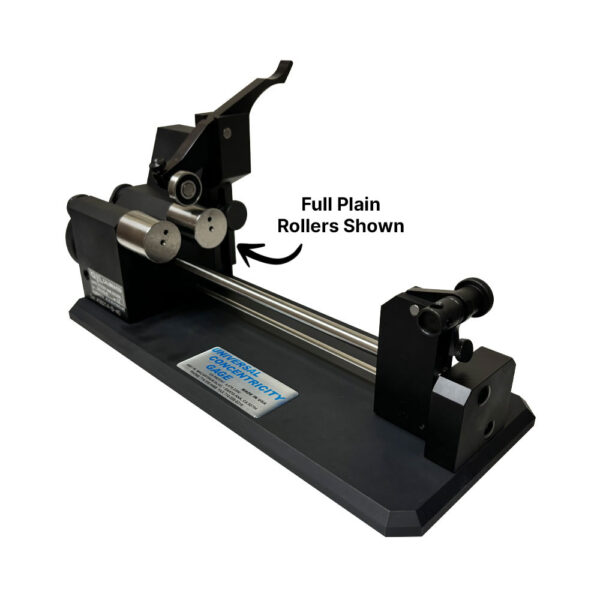

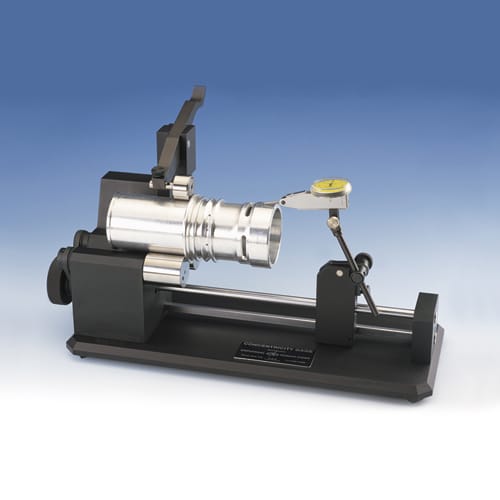

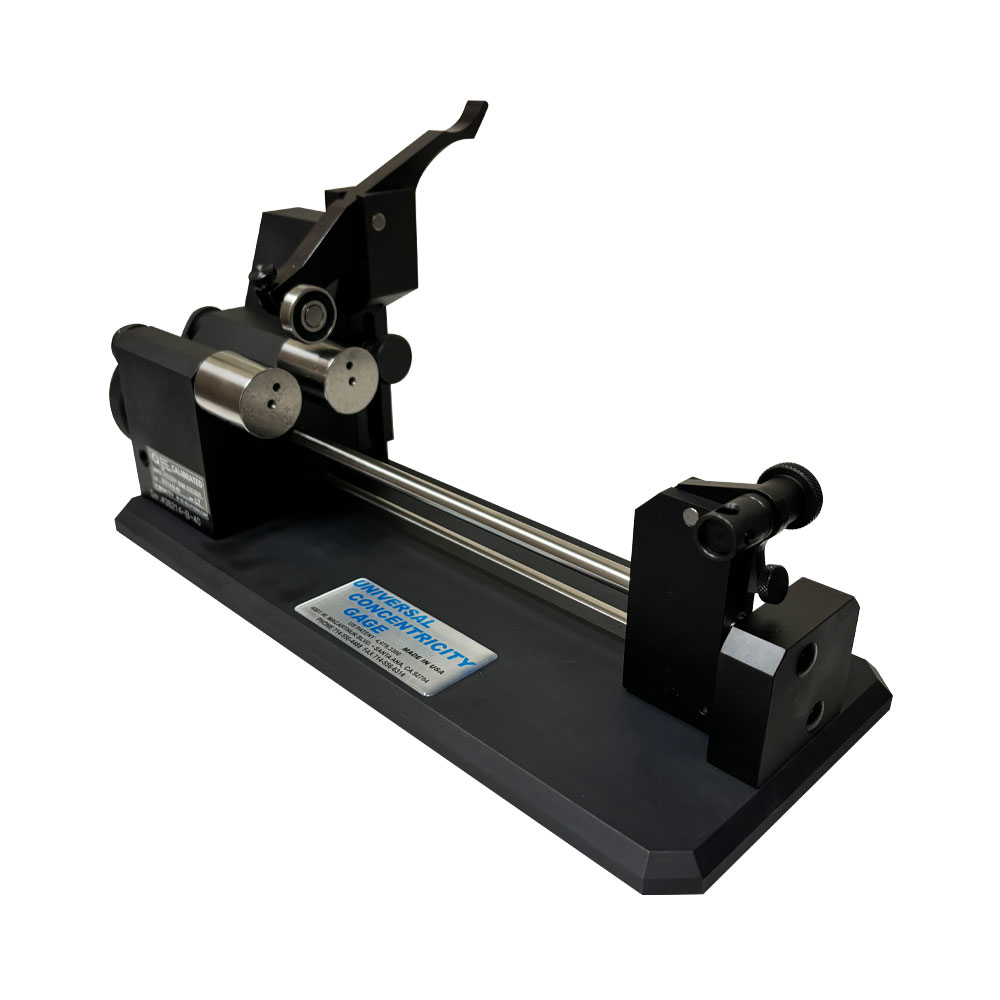

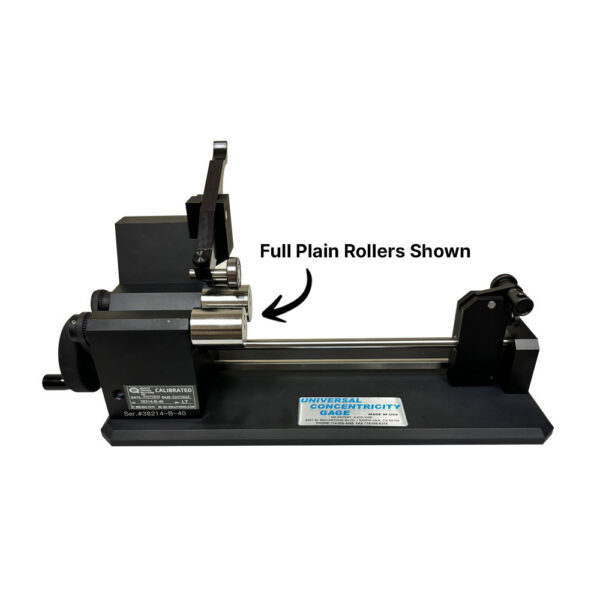

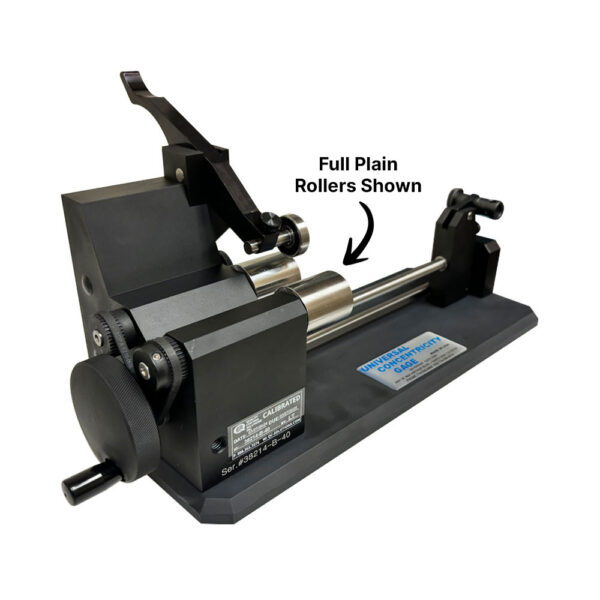

Model B-40 Concentricity Gage

Model Description: Basic Extended Gage / 20-105mm / Standard Carrier

B-40 Standard Concentricity Gage, Accuracy ≤ 4µm (.00016”)

Specifications
Part Diameter Capacity: 3/4” to 4” (20mm to 102mm)
Part Length Capacity: Up to 8” (203mm)
Gage Length: 14.5” (368mm)
Gage Width: 6” (152mm)
Gage Height: 8” appx. (203 mm)

Accurate and reliable measurements are a key factor in today’s competitive manufacturing environment. Universal Punch’s patented Concentricity Gaging Systems offer less than 2 microns accuracy that has proven results in a variety of industrial applications. Continuous improvements to its modular design adapt to customer requirements and provides the flexibility necessary for maintaining quality. Standard Black Gages are guaranteed to be better than ≤ 4µm (.00016″) accuracy.

เกจวัดความเที่ยงตรง รุ่น B-40
รายละเอียดรุ่น: เกจวัดแบบขยายพื้นฐาน / 20-105 มม. / ตัวยึดมาตรฐาน

เกจวัดความเที่ยงตรงมาตรฐาน B-40 ความแม่นยำ ≤ 4µm (.00016”)

ข้อมูลจำเพาะ
ความสามารถในการวัดเส้นผ่านศูนย์กลางชิ้นส่วน: 3/4” ถึง 4” (20 มม. ถึง 102 มม.)
ความสามารถในการวัดความยาวชิ้นส่วน: สูงสุด 8” (203 มม.)
ความยาวเกจ: 14.5” (368 มม.)
ความกว้างเกจ: 6” (152 มม.)
ความสูงเกจ: ประมาณ 8” (203 มม.)

การวัดที่แม่นยำและเชื่อถือได้เป็นปัจจัยสำคัญในสภาพแวดล้อมการผลิตที่มีการแข่งขันสูงในปัจจุบัน ระบบเกจวัดความเที่ยงตรงที่ได้รับการจดสิทธิบัตรของ Universal Punch มีความแม่นยำน้อยกว่า 2 ไมครอน ซึ่งได้รับการพิสูจน์แล้วว่าได้ผลลัพธ์ที่ดีในงานอุตสาหกรรมต่างๆ การปรับปรุงอย่างต่อเนื่องในการออกแบบแบบโมดูลาร์ช่วยให้สามารถปรับให้เข้ากับความต้องการของลูกค้าและให้ความยืดหยุ่นที่จำเป็นสำหรับการรักษาคุณภาพ เกจสีดำมาตรฐานรับประกันความแม่นยำดีกว่า ≤ 4µm ความแม่นยำ (.00016″)
