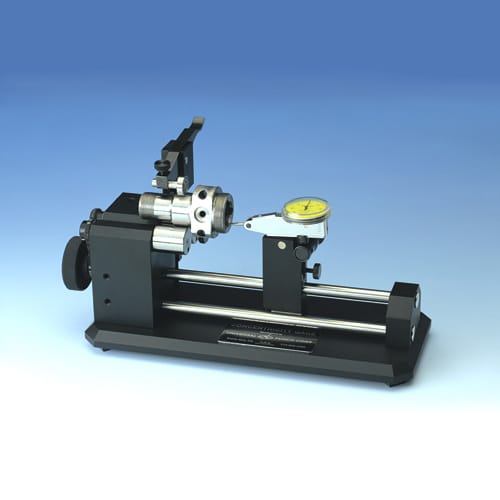

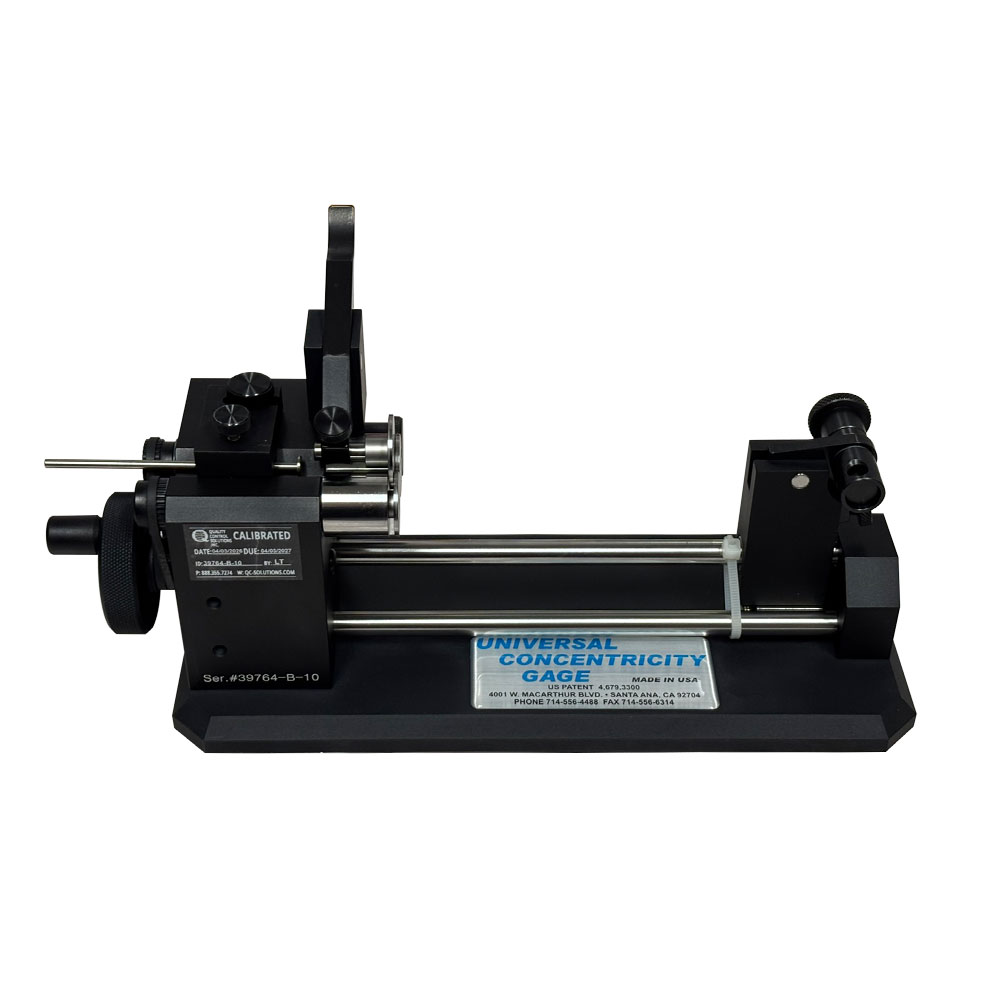

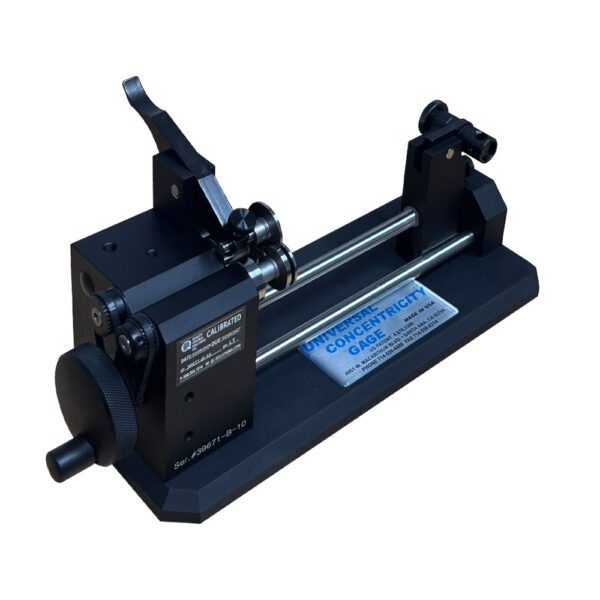

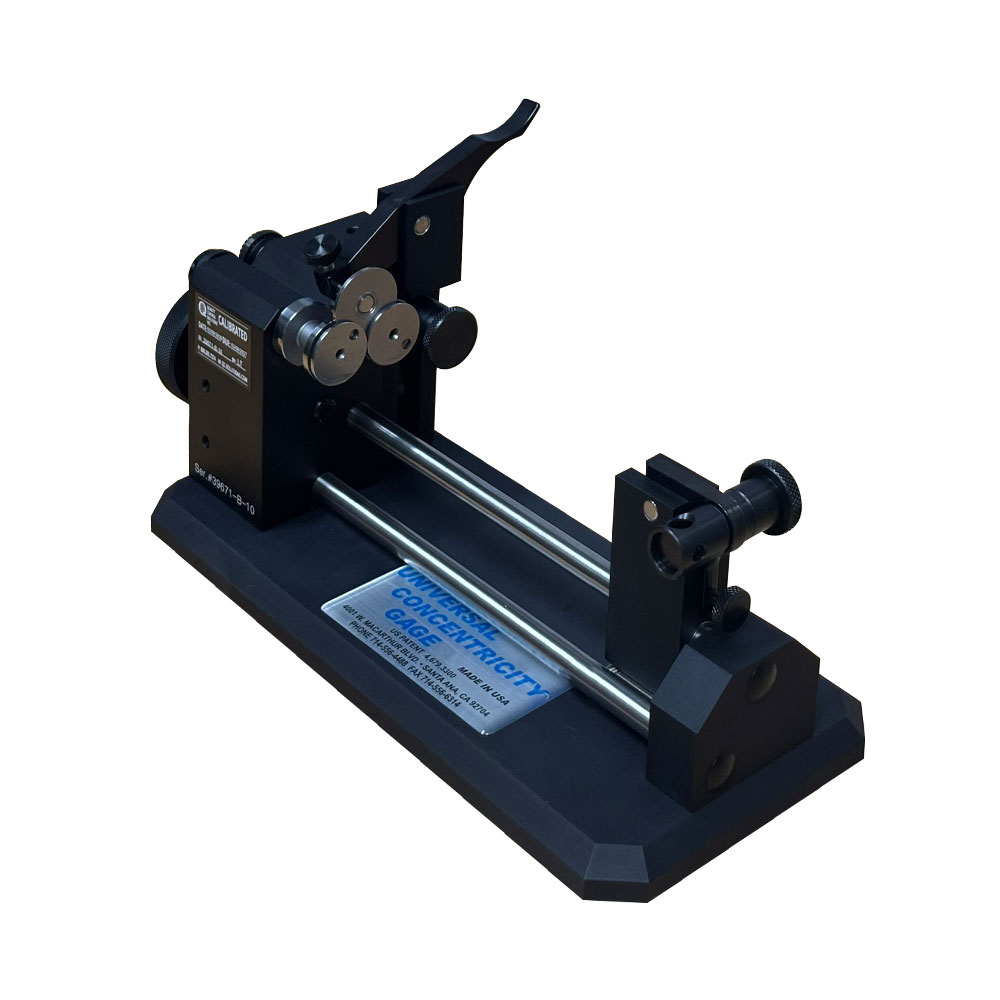

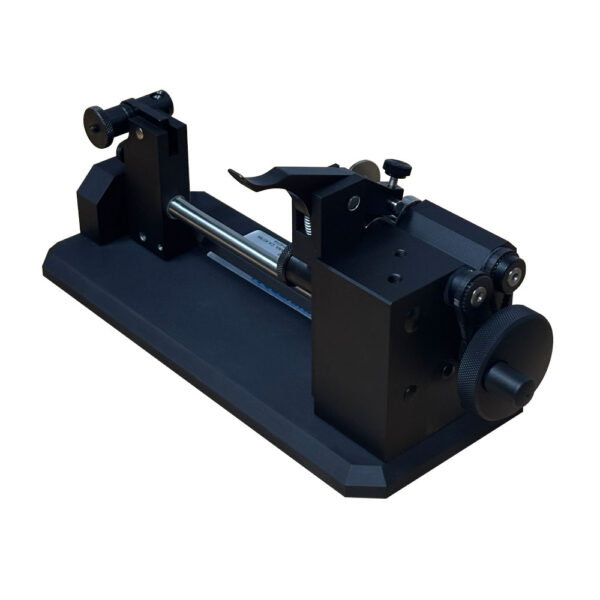

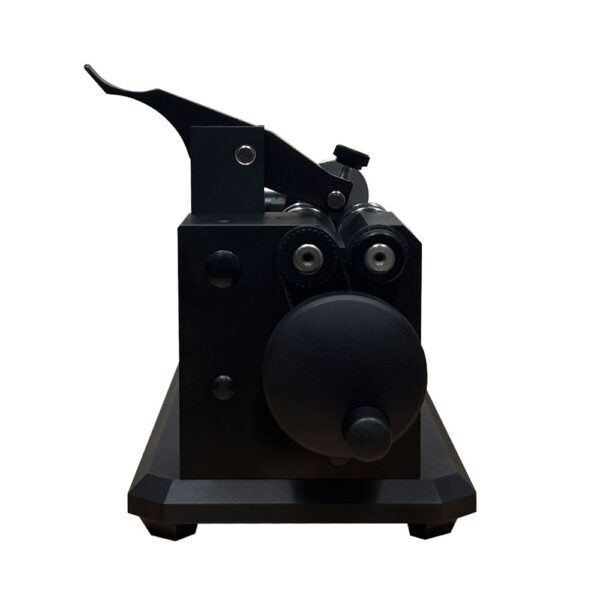

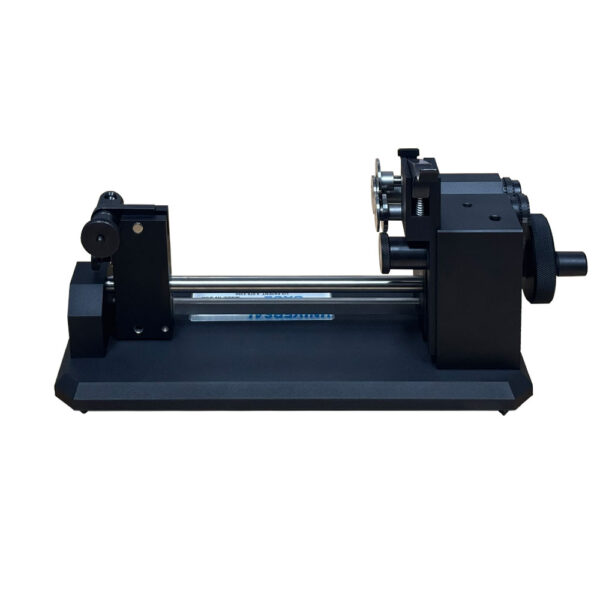

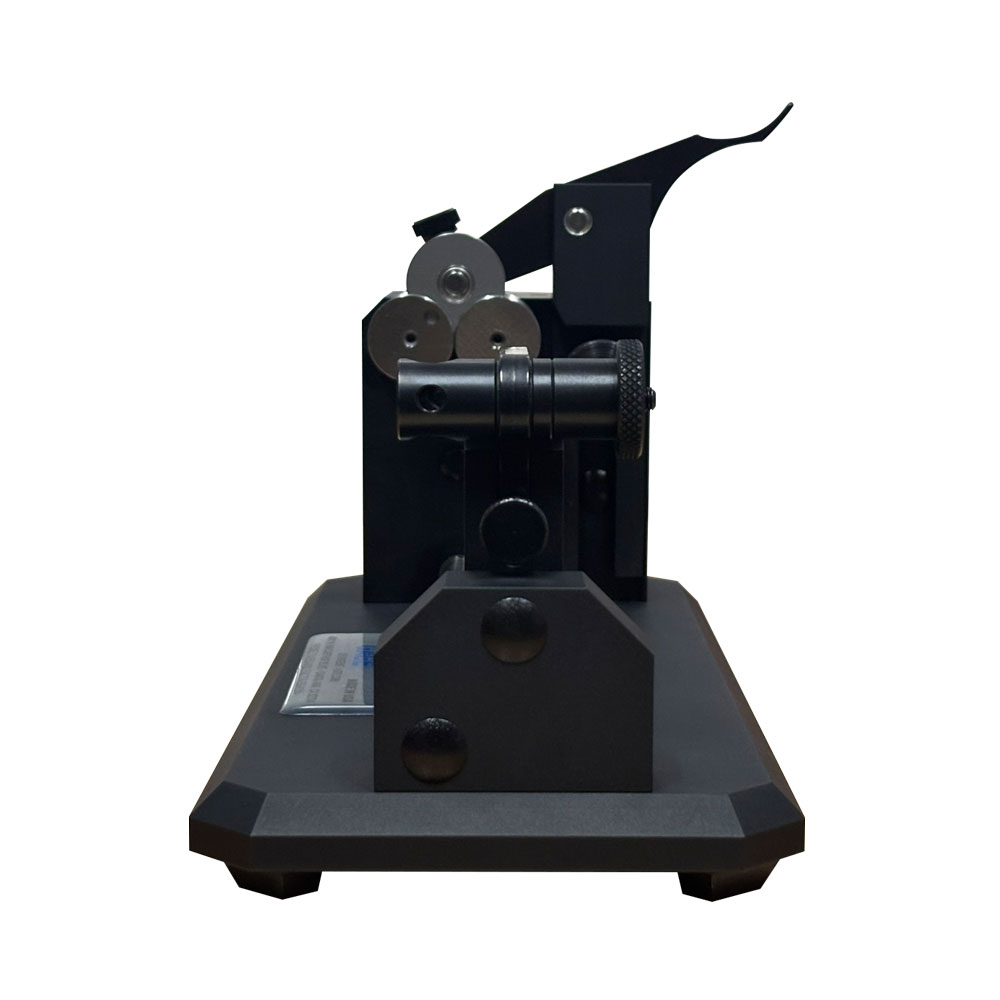

เกจวัดความเที่ยงตรง รุ่น B-10
รายละเอียดรุ่น: เกจวัดแบบขยายพื้นฐาน / 3-25 มม. / ตัวยึดมาตรฐาน
เกจวัดความเที่ยงตรงมาตรฐาน รุ่น A-10 ความแม่นยำ ≤ 4µm (.00016”)
เกจวัดความเที่ยงตรงความแม่นยำสูง รุ่น B-10P ความแม่นยำ ≤ 2µm (.00008”)
ข้อมูลจำเพาะ
ความสามารถในการวัดเส้นผ่านศูนย์กลางชิ้นส่วน: 1/8″ ถึง 1″ (3 มม. ถึง 25 มม.)
เส้นผ่านศูนย์กลางขั้นต่ำ 1/24″ (1 มม.) หรือน้อยกว่าเมื่อใช้ลูกกลิ้งแบบ Zero
ความสามารถในการวัดความยาวชิ้นส่วน: สูงสุด 4″ (102 มม.)
ความยาวเกจ: 10.5″ (267 มม.)
ความกว้างเกจ: 4.5″ (114 มม.)
ความสูงเกจ: ประมาณ 6″ (152 มม.)
การวัดที่แม่นยำและเชื่อถือได้เป็นปัจจัยสำคัญในสภาพแวดล้อมการผลิตที่มีการแข่งขันสูงในปัจจุบัน ระบบวัดความเที่ยงตรงที่ได้รับการจดสิทธิบัตรของ Universal Punch มีความคลาดเคลื่อนน้อยกว่า 2 เท่า ความแม่นยำระดับไมครอนที่พิสูจน์แล้วในหลากหลายการใช้งานทางอุตสาหกรรม การปรับปรุงอย่างต่อเนื่องในการออกแบบแบบโมดูลาร์ทำให้สามารถปรับให้เข้ากับความต้องการของลูกค้าและให้ความยืดหยุ่นที่จำเป็นสำหรับการรักษาคุณภาพ
มีการจำแนกประเภทสองแบบที่สอบเทียบและตรวจสอบย้อนกลับได้โดยตรงไปยัง (N.I.S.T.) เกจสีดำมาตรฐานรับประกันความแม่นยำดีกว่า ≤ 4µm (.00016″) เกจสีทองความแม่นยำสูงรับประกันความแม่นยำดีกว่า ≤ 2µm (.00008”)

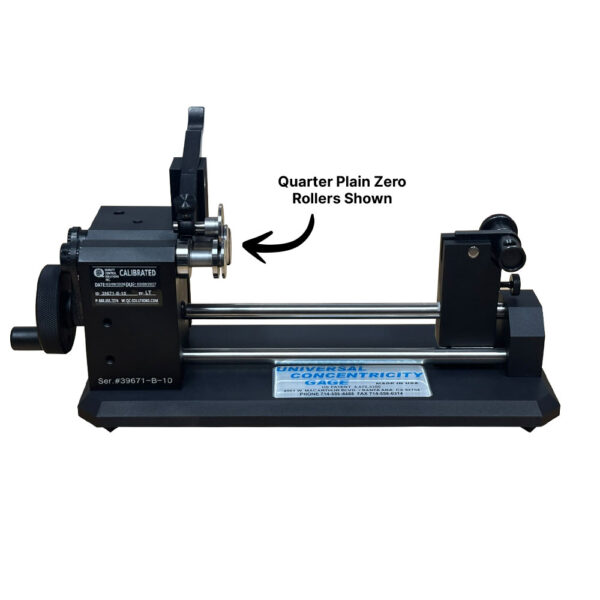

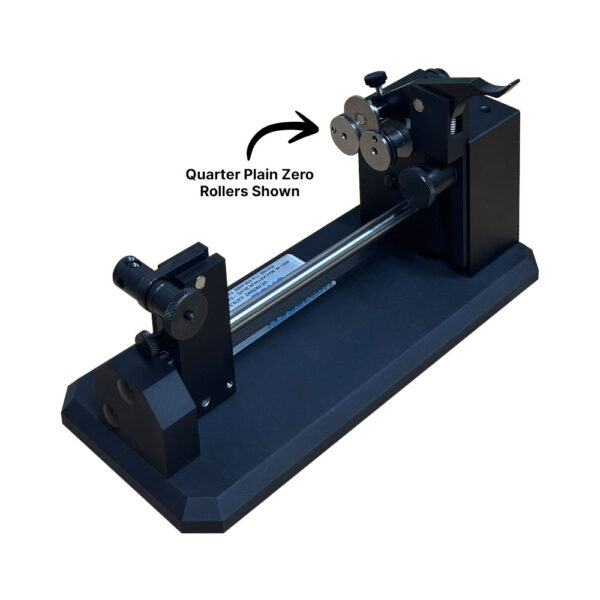

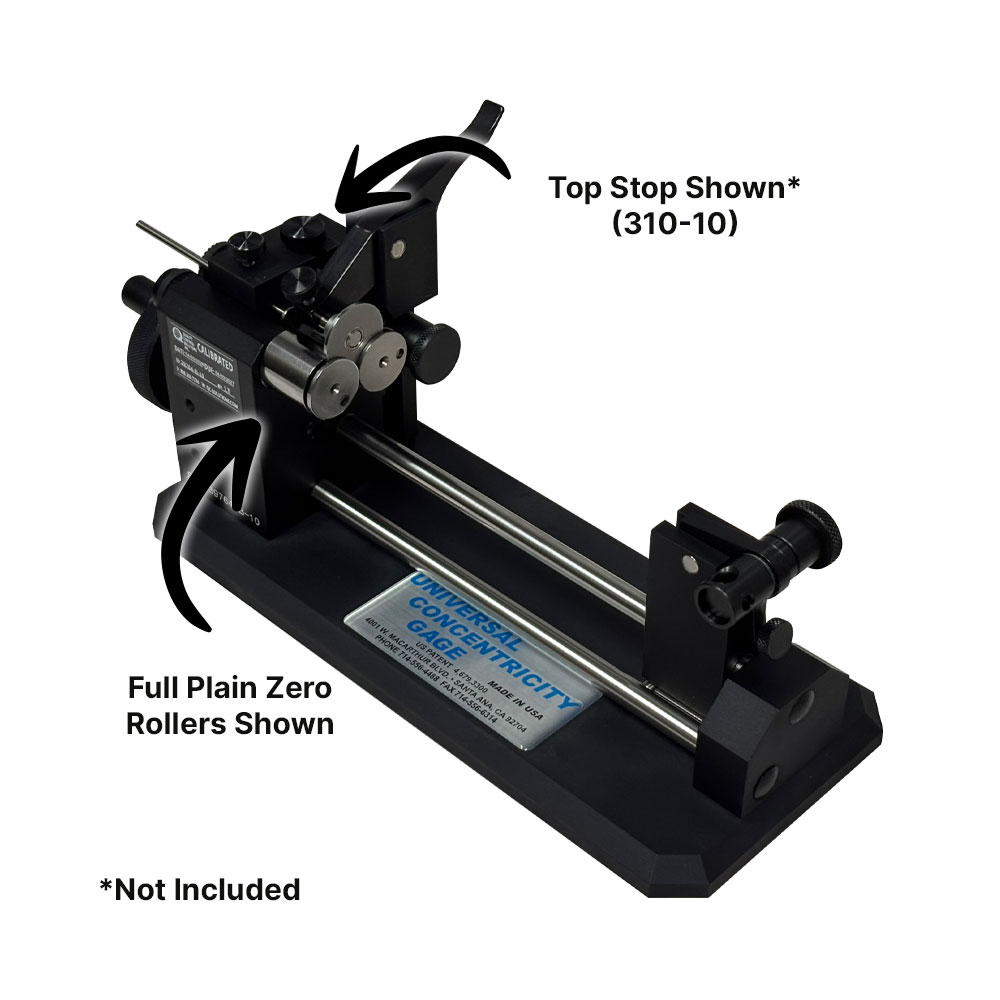

ลูกกลิ้งศูนย์แบบเรียบ
สำหรับรุ่นขนาดบล็อก -10 สามารถใช้ลูกกลิ้งศูนย์แบบเรียบเพื่อลดขนาดเส้นผ่านศูนย์กลางขั้นต่ำให้เหลือเกือบศูนย์นิ้ว/มม.
คุณสมบัติ
ชุดประกอบแอกแขนด้านบนแบบปรับได้หลายตำแหน่งให้แรงดันและตำแหน่งการหนีบที่หลากหลายเพื่อรองรับขนาดเส้นผ่านศูนย์กลางของชิ้นส่วนที่หลากหลาย
ตัวยึดตัวบ่งชี้มาตรฐานทั้งหมดมีสกรูปรับละเอียดที่ให้ตำแหน่งหัววัดตัวบ่งชี้ที่แม่นยำ การตั้งค่าศูนย์ และให้การเคลื่อนที่ของตัวบ่งชี้ที่ราบรื่นเพื่อเพิ่มประสิทธิภาพและความแม่นยำในการวัด
เกจวัดทุกชิ้นมาพร้อมกับระบบรอกสายพานไทม์มิ่งแบบขับด้วยมือเป็นมาตรฐาน ซึ่งช่วยให้ชิ้นส่วนหมุนได้อย่างราบรื่นและสม่ำเสมอขณะตรวจสอบ (มีตัวเลือกเพิ่มเติม) ระบบขับเคลื่อนด้วยมอเตอร์ไฟฟ้ากระแสสลับ/กระแสตรง 110/220 โวลต์ ความเร็วคงที่ หรือความเร็วแปรผันได้
ตัวลำเลียงทุกชิ้นมีตำแหน่งต่างๆ ที่เคลื่อนที่ไปตามแกน Z ของชุดก้านลำเลียง ตัวลำเลียงสามารถเอียงได้ 90 องศาเพื่ออำนวยความสะดวกในการโหลดและขนถ่ายชิ้นส่วน
Specifications
Part Diameter Capacity: 1/8″ to 1″ (3mm to 25mm)
Diameter Minimum 1/24″ (1mm) or less with Zero Style Rollers
Part Length Capacity: Up to 4″ (102mm)
Gage Length: 10.5″ (267mm)
Gage Width: 4.5″ (114mm)
Gage Height: 6″ appx. (152 mm)
B-10 Universal Punch Concentricity Gages are comprised of three main components for assembly:
