製品特徴
オプションデバイス
アプリケーション
ラジアルかしめ機ユニット
RNE
ラジアルかしめ機
ワークステーション RN
数値制御式ラジアルかしめ機
RNC
回転インデックステーブル付
ラジアルかしめ機 RNR
サイドモータ付かしめ機ユニット
RNE
多軸アダプタ付ラジアルかしめ機

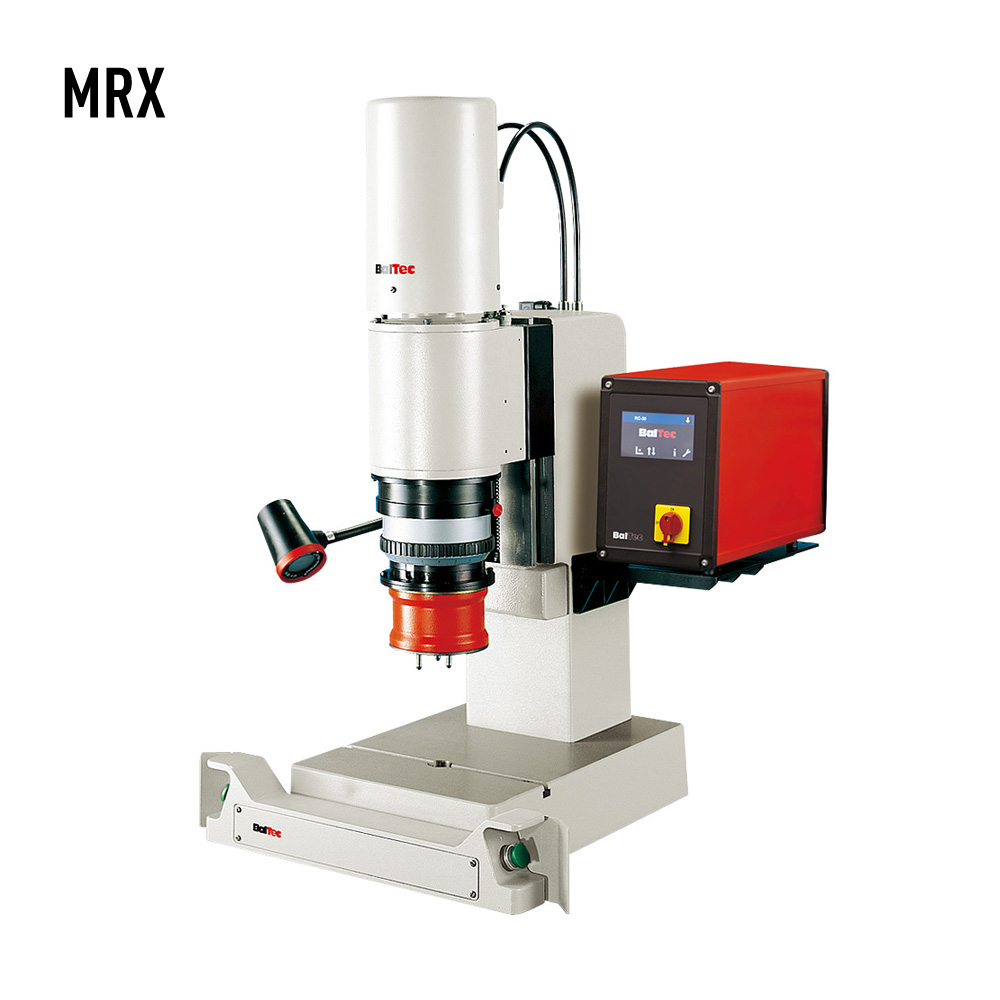

MRX
長尺スタンド型ラジアルかしめ機
RNS
ロングストローク型
ラジアルかしめ機 RNL
奥行き対応スタンド型
ラジアルかしめ機 RNFS

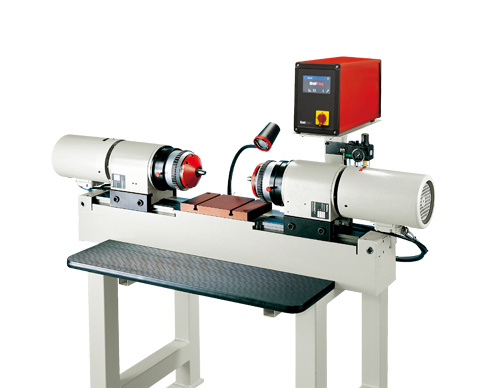

両面同時ラジアルかしめ機
RND
プロセスコントローラ
HPP-25
標準コントローラ
RC-30
BalTec
エレクトリック
リベッティングマシン
直感的に操作でき、サイクルタイム短縮・
難加工材の良品率UPに貢献。
設置しやすいコンパクト設計。
- サイクルタイムの大幅削減に貢献。
- 難加工材（特にアルミダイカスト）の良品率を改善。
- 柔軟性が高く、特殊な状況にも対応可能。
- 現場に設置しやすいコンパクト設計。
- リモート制御が可能でスマート工場の実現にも貢献。
型式
- ER15
- EO15
- EB15
- エレクトリックリベッティングマシン
型式 ER15 EO15 EB15 カシメ方式 (kN) ラジアル オービタル ローラーフォーミング ストローク (mm) 0-100 0-100 0-100 カシメ加圧力 F (kN) 3-15 3-15 3-15 モータ回転数 (min−1) 0-3000 0-3000 0-1000 下降スピード (mm/sec) 0-140 0-140 0-140 全長 L (mm) 785 785 785 ボディ径 Da (mm) 120 120 120 重量 G (Kg) 28.5 28.5 28.5 BalTec
ラジアルかしめ機ユニット
RNE
自動組立ラインの構築にも役立つ、高品質かしめ機ユニット。
- 特殊機械、回転インデックステーブル、トランスファーマシンなど様々な機器に組合わせることができます。
- 豊富なサイズから、それぞれのかしめ作業に最適なかしめ機ユニットがえらべます。
- かしめ力は、エア圧、または油圧で発生させます。
型式
- RNE081
- RNE151
- RNE181
- RNE181R
- RNE231
- RNE281
- RNE281R
- RNE331
- RNE381
- RNE431
- RNE481
-
仕様 RNE081 RNE151 RNE181 RNE181R RNE231 RNE281 RNE281R RNE331 RNE381 RNE431 RNE481 最大リベット径 （mm) φ4 φ2 φ6 φ4 φ8.5 φ12 φ7.5 φ16 φ20 φ24 φ30 空気圧力 （bar) 2〜6 2〜6 2〜6 2〜6 2〜6 2〜6 2〜6 2〜6 – – – 油圧圧力 （bar) – – – – – – – – 10〜65 10〜65 145 カシメ加圧力 （kN) 0.8〜2.4 0.5〜1.5 1.8〜6.6 1.2〜3.6 3.8〜12 5.8〜17 3.0〜9.5 11〜33 6.0〜40 10〜60 15〜100 ツールストローク （mm) 2〜25 5〜30 5〜30 5〜30 5〜40 5〜40 5〜40 5〜50 5〜50 5〜50 5〜90 ツールシャンク径 （mm) φ10 φ10 φ10 φ10 φ10 φ20 φ20 φ20 φ20 φ20 φ30 ※引張強さ370N/㎟の鋼製リベットの場合。
寸法 RNE081 RNE151 RNE181 RNE181R RNE231 RNE281 RNE281R RNE331 RNE381 RNE431 RNE481 A （mm) 416〜441 528〜558 528〜558 528〜558 578〜618 633〜673 633〜673 718〜768 705〜755 705〜755 899〜989 B （mm) 132 173 173 173 185 211 211 275 200 200 271 C （mm) 112 142 142 142 142 160 160 180 180 180 196 D （mm) 58〜83 126〜156 126〜156 126〜156 146〜186 166〜206 166〜206 208〜258 198〜248 198〜248 296〜386 E （mm) 75 110 110 110 110 125 125 160 120 120 160 F （mm) 115 126 126 126 150 172 172 230 160 160 222 重量 （Kg) 20 30 30 30 45 60 60 110 80 80 180 ※C寸法は、モーターカバー無しのサイズです。
※サイズ、重量は予告なしに変更することがあります。
かしめ機ユニットRNE対応表（標準）
型式 081 151 181 181R 231 281 281R 331 381 431 481 対応シリーズ RNE × ○ ○ ○ ○ ○ ○ ○ ○ ※ × サイドモータ付 RN ○ ○ ○ ○ ○ ○ ○ ○ ○ ※ ※ ワークステーション RNR ○ ○ ○ ○ ○ ○ ○ × × ※ × 回転インデックス
テーブル付MRX ○ ※ ○ ※ ○ ○ ※ ○ ○ ※ × 多軸アダプタ付 RNS × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 長尺用スタンド型 RNL × × × × ○ ○ ○ ○ ○ × × ロングストローク型 RNFS ○ ○ ○ ○ ○ ○ ○ × × × × 奥行き対応スタンド型 RND ○ ○ ○ ○ ○ ○ ○ ○ ○ ※ ※ 両面同時 RNC × ※ ○ ○ ○ ○ ○ ○ × × × 数値制御式 ※印については、ご相談下さい。
