คำอธิบายซีรี่ส์ GF
ศูนย์กลางแบบ GF ได้รับการออกแบบเป็นพิเศษโดยมีจุดยึดคงที่และหัวหมุนที่ติดตั้งบนตลับลูกปืน
แรงโหลดในแนวรัศมีและแนวแกนจะถูกรับโดยตลับลูกปืนลูกกลิ้งปรับได้สำหรับงานหนักหลายตัว ศูนย์กลางแบบ GF เป็นส่วนเสริมของซีรี่ส์ DA สำหรับชิ้นงานที่มีรูเจาะขนาดใหญ่ยิ่งขึ้น แตกต่างจากประเภทอื่นๆ ศูนย์กลางแบบ GF มีจำหน่ายเฉพาะมุม 75° เท่านั้น
GF-type centers are special designed with fixed point and a bearing-mounted
rotating head. The radial and axial loads are absorbed by several heavyduty, adjustable roller bearings. They supplement the DA-series for workpieces with even larger bores. Unlike the other types, the GF center is only supplied with an angle of 75°
GF-type centers are special designs with fixed point and a bearing-mounted rotating head.
The radial and axial loads are absorbed by several heavy-duty, adjustable roller bearings.
They supplement the DA-series for workpieces with even larger bores. Unlike the other types, the GF center is only supplied with an angle of 75°.

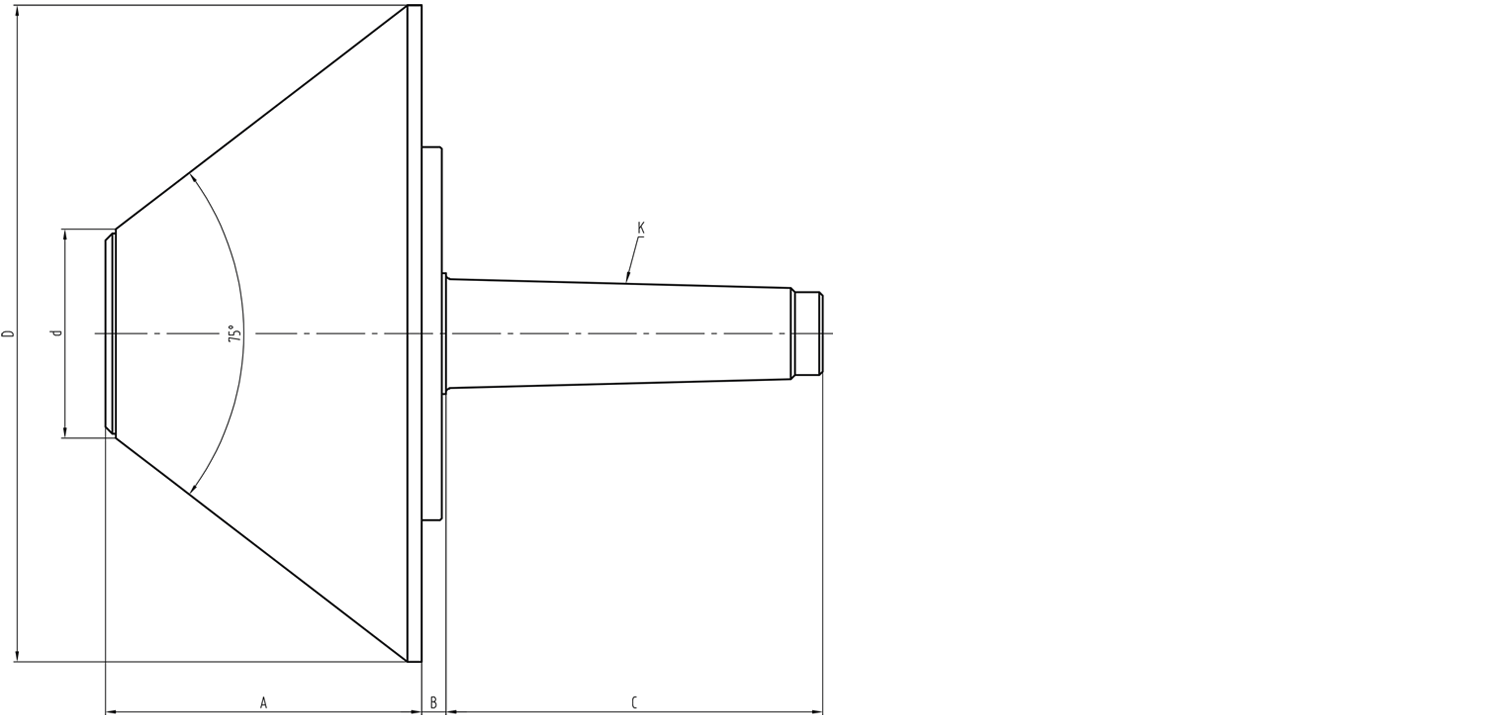

| Type | Taper | Dimensions in mm | Workpiece weight | Axial pressure | Admissible speed | Article number | Availability* | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | B | C | D | d | L | max. kg | max. daN | min -1 max. | |||
| GF-2 | Morse 2 | 6 | 67.5 | 125 | 40 | 60 | 1100 | 1200 | 3600 | 3.6202.201 | ● |
| GF-3 | Morse 3 | 7 | 85.5 | 150 | 50 | 70 | 1700 | 1400 | 2800 | 3.6203.201 | ● |
| GF-4 | Morse 4 | 7 | 107.5 | 190 | 60 | 91 | 2300 | 3000 | 2000 | 3.6204.201 | ● |
| GF-5 | Morse 5 | 9 | 135 | 240 | 90 | 111 | 4000 | 4200 | 1400 | 3.6205.201 | ● |
