FIMEC HSD Motors Automatic Tool Change Spindle Motors

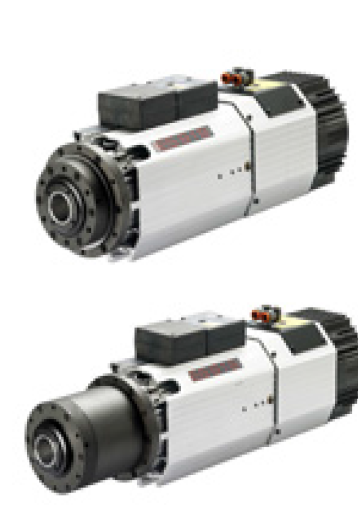

มอเตอร์แกนหมุน ATC ระบายความร้อนด้วยอากาศ
มอเตอร์แกนหมุนเปลี่ยนเครื่องมืออัตโนมัติสำหรับงานกลึงไม้ พลาสติก หินอ่อน แก้ว และอลูมิเนียม มีคุณสมบัติเด่นคือความน่าเชื่อถือสูงมาก และมีกำลังและช่วงความเร็วในการทำงานที่หลากหลาย มีให้เลือกใช้กับหัวจับเครื่องมือแบบ ISO30, HSK F50, HSK F63 โดยมีกำลังตั้งแต่ 3.5 กิโลวัตต์ ถึง 13.5 กิโลวัตต์ และความเร็วสูงสุดถึง 24000 รอบต่อนาที สำหรับทุกรุ่น กำลังที่ระบุไว้รับประกันได้ในระหว่างการใช้งานต่อเนื่อง ในขณะที่กำลังที่ใช้ในการกลึงอาจสูงถึง 100% ในระหว่างการทำงานที่ไม่ต่อเนื่อง (เช่น เมื่อกลึงไม้เนื้อแข็ง)

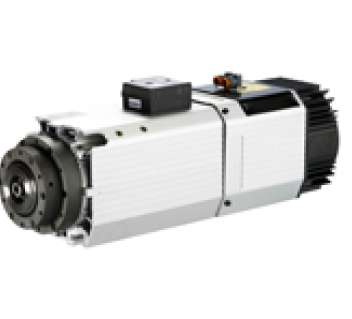

มอเตอร์แกนหมุน ATC ระบายความร้อนด้วยของเหลว
มอเตอร์แกนหมุนแบบเปลี่ยนเร็วระบายความร้อนด้วยของเหลว มีรุ่นที่เข้ากันได้ทางกลไกกับรุ่นระบายความร้อนด้วยอากาศ ออกแบบมาสำหรับงานหนัก ใช้สำหรับงานกลึงเหล็ก หินอ่อน ไม้ อลูมิเนียม และพลาสติก มอเตอร์เหล่านี้มีคุณสมบัติเด่นคือความน่าเชื่อถือ และมีกำลังและช่วงความเร็วในการทำงานที่หลากหลาย มีให้เลือกหลายกำลังตั้งแต่ 2 กิโลวัตต์ ถึง 22 กิโลวัตต์ (ความเร็วรอบตั้งแต่ 12,000 รอบต่อนาที ถึง 50,000 รอบต่อนาที)

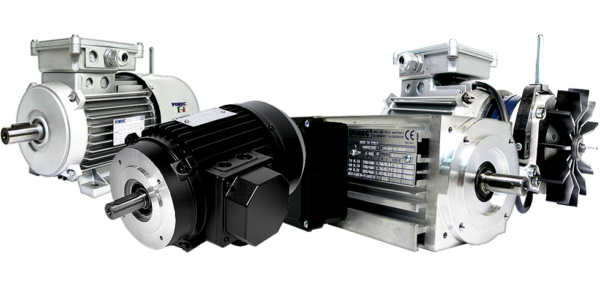

Asynchronous 3 phase Motors

Asynchronus 3 phase Motors with dc brake

Compact Saw Motors

Compact Saw Motors

Compact saw motors are studied for all those applications in which an high output but limited dimensions are required. They are particularly suitable for applications on cutting machines (e.g. circular saws) where their lowered shape allows the maximum exploitation of the cutting height. They are usually supplied with a left or right hand threaded shaft, flanges and nut. Special shafts can be projected on request. They are available  in 3 phase execution and they can be equipped with a dc security brake without changing their overall dimensions.

Compact saw motors frame H48SE

Available from 0.75kw 2 poles up to 1.7kw 2poles.

Compact saw motors frame H71SE,H80SE,H90SE

Available with and without dc brake, 2 and 4 poles, from 1.5kw up to 7.5kw.

Compact Saw motors frame H100SE

Available with and without dc brake,2 and 4 poles from 9.2kw to 11kw.

Special compact saw motors manufactured according to different requests made by our customers.

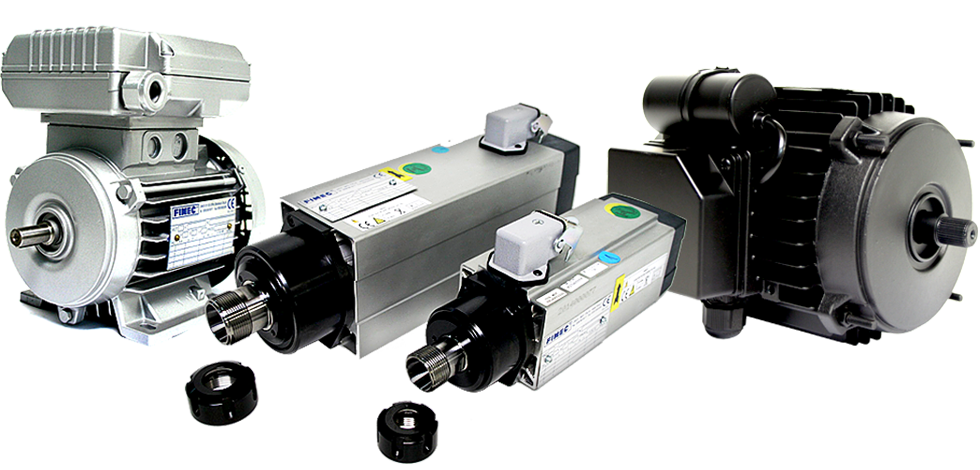

HIGH SPEED SPINDLE MOTORS

Fimec spindle motors are designed to produce high torque and high speeds (from 7000 rpm up to 24000 rpm) in compact dimensions. This makes the motor ideal for machining wood, plastics, aluminum, marble and glass for use in jobs ranging from routing, drilling and sawing to cutting, boring and grinding.

Fimec spindle motors are available with keyed or collect shaft.

and tolerances.

Brochure

High Speed Spindle Motors

Motor
TYPE OF SHAFT
ISO 30
TYPE OF SHAFT
HSK F63
Short nose
Long nose
Short nose
Long nose
380 V
220/380 V
ES915
Plastic, wood, light aluminum
5kw 4 poles 24000rpm
Air cooling
Plastic, wood, light aluminum
ES929
5.5kw 4 poles 20000rpm
Air cooling

Plastic, wood, light aluminum, solid wood.
7.5kw 4 poles 24000rpm
Air cooling

Plastic, wood, light aluminum, solid wood.
8 kw 4 poles 24000rpm
Air cooling
Only 220v
Plastic, wood, light aluminum, solid wood.
10 kw 4 poles 24000rpm

Plastic, wood, light aluminum, solid wood.

Motor
TYPE OF SHAFT
ISO 30
TYPE OF SHAFT
HSK F63
Voltage
Application
Short
nose
Long
nose
Short
nose
Long
nose
380 V
220/380V
ES929
12 kw 4 poles 24000rpm
Liquid cooling

Plastic, wood, light aluminum, solid
wood.
16 kw 4 poles 24000 rpm
Liquid cooling
Plastic, wood, light aluminum, solid
wood.
ES939
7.5 KW 4poles 24000 rpm
Air Cooling & Encoder

Aluminum, Light aluminum, Heavy
aluminum
9kw 4 poles 24000 rpm
Liquid cooling

Aluminum, Light aluminum, Heavy
aluminum
ES988
11KW 4 poles 24000 rpm
Air Cooling
Aluminum, Wood, Solid wood
15kw 4 poles 24000 rpm
Liquid Cooling
Motor
TYPE OF SHAFT
HSK- E25
Voltage
Application
Short nose
Long nose
380v
220/380v
ES325
2kw 2 poles 40000 or 50000rpm
Liquid Cooling

Light composites
ES326
4kw 2 poles 50000rpm
Liquid Cooling
Light composites
ES327
3kw 4 poles 40000 or 50000rpm
Liquid Cooling
Only 220v
Light composites
Motor
TYPE OF SHAFT
ISO 30
TYPE OF SHAFT
HSK-E40/F50
Voltage
Application
Short nose
Long nose
Short nose
Long nose
220v
380v
ES330
4kw 4 poles 24000rpm
Air cooling
Light Aluminum, Plastic, Wood.
ES350
6.5kw 4poles 36000rpm
Liquid Cooling
